Эскиз > Скругление

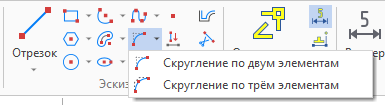

Интерфейс команды обновлён. Добавлены поля выбора исходных элементов. При создании скругления исходные элементы теперь могут не только обрезаться, но и продлеваться. Помимо скругления по двум элементам, теперь доступно скругление по трём элементам. В ленту вынесены точки входа в режимы создания скруглений разных типов.

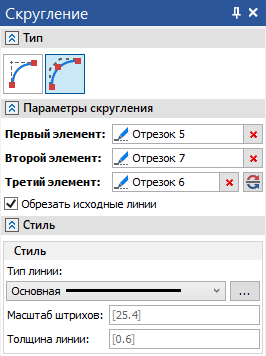

Скругление по трём элементам

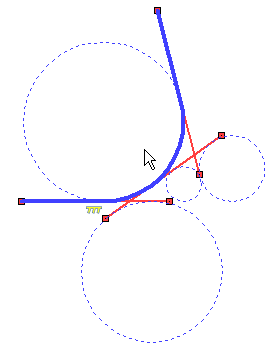

Дуга скругления по трём элементам одновременно касается трёх выбранных пользователем элементов. Если касание всех трёх элементов невозможно, то скругление не строится.

Элементы могут быть как отрезками прямых, так и окружностями, эллипсами или дугами. Порядок выбора элементов имеет значение - начальной точкой дуги является точка касания первого элемента, конечной - точка касания третьего.

Скругление по двум элементам

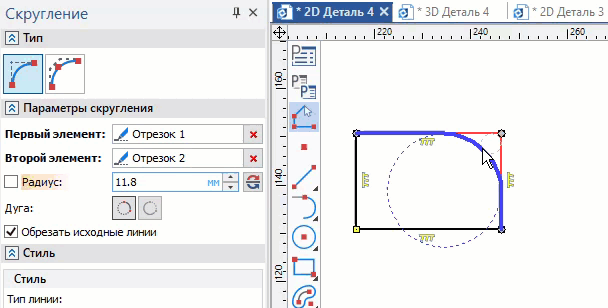

При создании скругления по двум элементам команда по умолчанию запускается в режиме, в котором радиус скругления динамически изменяется в соответствии с перемещениями курсора после выбора исходных элементов.

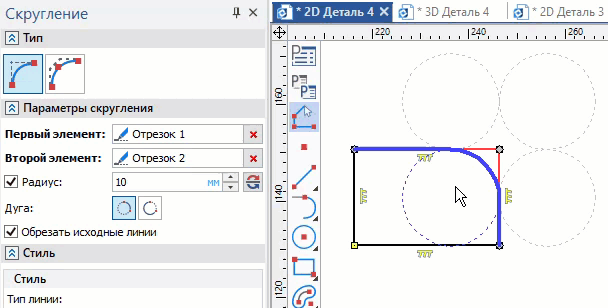

При необходимости можно зафиксировать значение геометрического параметра, установив флаг слева от поля ввода значения. В этом случае при перемещении курсора команда будет переключаться на ближайшее из доступных решений. Также перебор решений можно осуществлять с помощью кнопки в окне параметров. Смена направления дуги с прямой на обратную теперь также осуществляется с помощью кнопок в окне параметров.
