Мостик

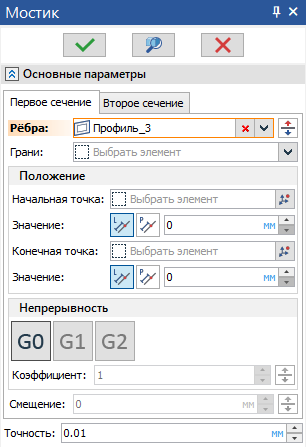

Интерфейс команды Мостик обновлён.

Цепочки переименованы в Сечения и теперь задаются на отдельных вкладках.

Опция Обратного направления цепочки теперь выполнена в виде кнопки Развернуть справа от поля выбора рёбер.

Опция Обратного касания теперь выполнена в виде кнопки Развернуть справа от поля ввода коэффициента непрерывности (модуля касательной).

Сдвиг крайних точек теперь задаётся в группе параметров Положение.

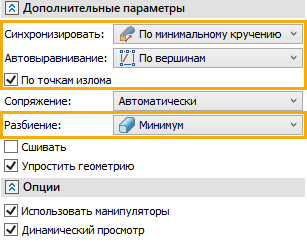

Добавлены дополнительные параметры:

Синхронизировать

Способ синхронизации начальных точек замкнутых сечений:

•Нет;

•По минимальному расстоянию;

•По минимальному кручению.

Автовыравнивание

Способ автовыравнивания вершин сечений в случае несовпадения их количества:

•Нет;

•По вершинам;

•По длине.

По точкам излома

Опция автовыравнивания По вершинам, по которой учитываются только вершины с непрерывностью G0.

Слева опция выключена, справа включена



Разбиение

Способ разбиения создаваемой поверхности на грани:

Минимум
Поверхность строится с минимально возможным количеством граней.



Столбцы
Поверхность разбивается на грани по рёбрам исходных цепочек путём сопоставления вершин по направлению обхода.
