Ометаемый объём

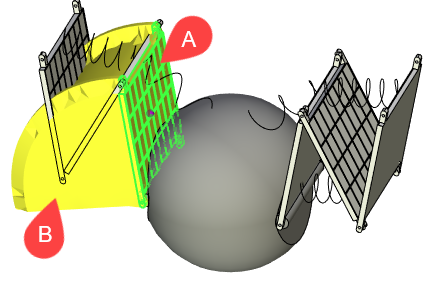

Команда Ометаемый объём позволяет позволяет создать след от движения тела или набора тел. В качестве элементов, для которых будет генерироваться тело ометаемого объёма, могут быть выбраны элементы сценария анимации и задачи динамического анализа, а также дополнительные тела и 3D фрагменты. В результате выполнения операции создаётся единое сеточное тело, которое можно в дальнейшем использовать в измерениях и операциях 3D моделирования. У созданного тела сохраняется ассоциативная связь со сценарием/задачей, но так как процесс генерации тела ометаемого объёма является ресурсозатратным, то есть занимает много времени и памяти, то по умолчанию в команде выставлен параметр обновления Только вручную. В этом случае геометрия тела не обновляется ни при оптимальном, ни при полном пересчёте модели.

При выборе сценария анимации можно также задать интервал времени выполнения сценария и шаг времени, с которым выполняется сценарий для генерации тела.
