Анализ толщины

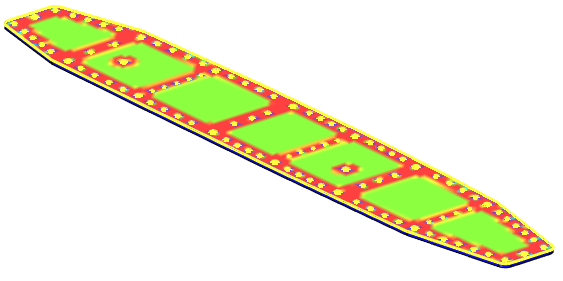

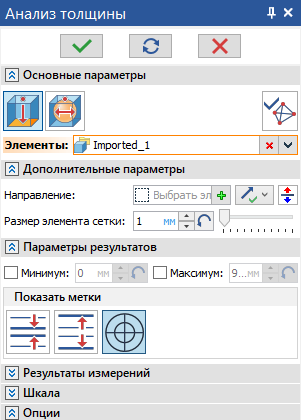

Новая команда Анализ толщины позволяет измерить толщину граней тела и отобразить результат в 3D окне в виде цветной заливки тела. Для измерения толщины можно выбрать как отдельные грани, так и тела целиком.

Измерение толщины тела может выполняться двумя способами:

Луч
От каждой точки измерения посылается луч по нормали к грани до пересечения со следующей гранью, и по нему измеряется расстояние. По измеренным расстояниям рисуется градиент толщин и накладывается на грань.

Сфера
Для каждой точки строится сфера, которую можно вписать во внутреннем объёме тела между точками сетки измерения. Измеряются диаметры сфер.  По измеренным диаметрам рисуется градиент толщин и накладывается на грань.

Результатом анализа толщины тела может являться эпюра, либо значения в конкретных точках, заданных пользователем. Результаты измерения толщины в конкретных точках могут сохраняться пользователем в файл отчёта или копироваться в буфер обмена для использования в других приложениях.
