Выбор удаляемых граней

Список Удаляемые элементы в разделе Основные параметры окна параметров команды Удаление граней предназначен для выбора элементов, определяющих, какие грани будут удалены. Он активируется автоматически после вызова команды, в результате чего можно выбрать желаемые элементы в 3D окне или дереве модели. Для выбора доступны грани, рёбра и циклы.

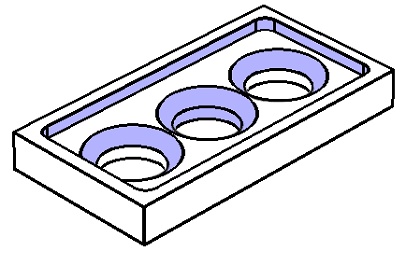

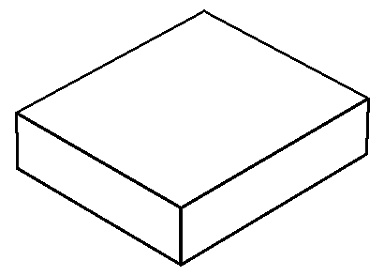

В простейшем случае можно выбрать те же грани, которые необходимо удалить. Но кроме этого есть удобная возможность выбрать замкнутую последовательность рёбер, определяющую удаляемые грани. Такая возможность позволяет не только ускорить процесс выбора удаляемых граней. Если модель будет параметрической, и при её изменении в удаляемой области появится новая грань, программа это учтет.

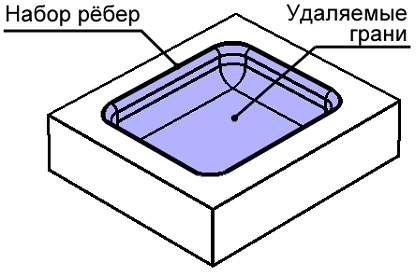

Замкнутая последовательность рёбер разделяет грани тела на два набора: один удаляется, другой остается. Для определения того, какой именно набор граней будет удален, а какой нет, используется опция Шаблон для выбора граней.

По умолчанию опция установлена на Автоматически - программа удаляет тот набор граней, чья площадь минимальна. Опции По направлению и Обратно направлению позволяют самостоятельно выбирать удаляемый набор граней.

Удаляемый набор граней автоматически подсвечивается в 3D окне. Следует отметить, что можно выбирать несколько наборов замкнутых рёбер одновременно (они не должны пересекаться и могут быть вложенными). Это делает возможным выделение более сложных наборов удаляемых граней.

При выборе набора ребер по умолчанию включена опция:

Если нужно выбирать рёбра по отдельности, данную опцию следует отключить.
