Редактирование 2D путей. 2D элементы построения

Если в команде редактирования линий построения выбран 2D путь, то последующее нажатие <Enter>, либо нажатие в любой точке окна чертежа запускает режим редактирования контура пути. Редактирование контура пути позволяет добавить или удалить узловые точки; выбрать другую линию построения, соединяющую узловые точки отдельного участка пути; поменять направление пути, поменять нумерацию точек, а также задать новые параметры.

Изменение местоположения узловой точки контура пути

Для изменения местоположения узловой точки пути необходимо выполнить следующий набор действий:

•выбрать путь ;

•выбрать участок пути , ограниченный узлом, местоположение которого требуется изменить;

•выбрать узел ;

•переместить узловую точку в выбранное место и нажать ;

•принять изменения или <Ctrl>+<Enter>.

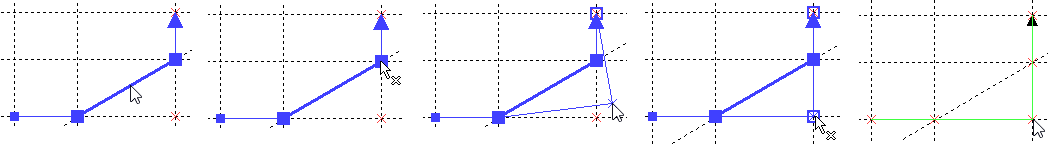

EditConstructions2

Создание дополнительных узловых точек контура пути

Для создания дополнительных узловых точек контура пути необходимо выполнить следующий набор действий:

•выбрать путь ;

•выбрать участок для редактирования ;

•выбрать опцию Режим добавления точки;

<I>

Режим добавления точки

•выбрать положение новой точки ;

•выйти из режима редактирования ;

•принять изменения или <Ctrl>+<Enter>.

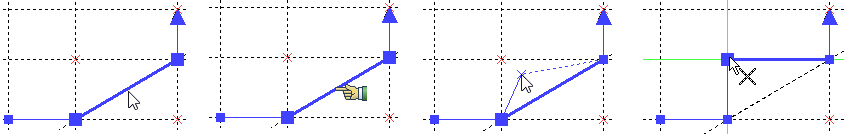

EditConstructions3

Удаление узловой точки контура пути

Для удаления узловой точки пути необходимо выполнить следующий набор действий:

•выбрать путь ;

•выбрать участок пути , ограниченный узлом, который требуется удалить;

•выбрать узел ;

•нажать клавишу <Del>;

•принять изменения или <Ctrl>+<Enter>.

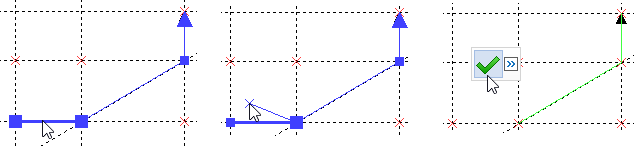

EditConstructions4

Изменение участка пути

Рассмотрим пример, в котором прямолинейный участок пути необходимо заменить на участок по дуге окружности. При этом точки касания окружности не совпадают с точками начала и окончания прямолинейного участка.

•выбрать путь ;

•выбрать участок пути , который нужно изменить;

•выбрать и переместить первый узел участка в точку касания прямой и окружности (перемещение узла описано в подразделе выше);

•выбрать и переместить второй узел участка в точку касания прямой и окружности;

•вновь выбрать участок пути , который нужно изменить;

•выбрать тип линии, согласно которой должен следовать путь (в данном случае окружность);

	<C>	Выбрать окружность
	<E>	Выбрать эллипс
	<S>	Выбрать сплайн

•указать линию (в данном случае окружность) на чертеже;

•принять изменения или <Ctrl>+<Enter>.

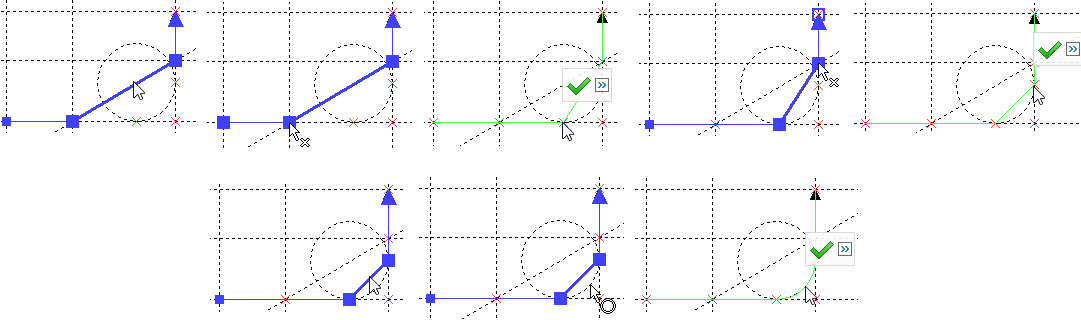

EditConstructions5

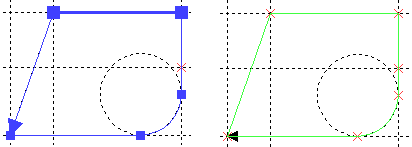

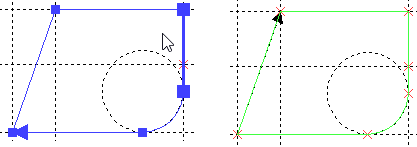

Отображение номеров точек контура

Для отображения номеров точек в контуре 2D пути используется опция:

<Q>

Показать/Спрятать номера точек контура

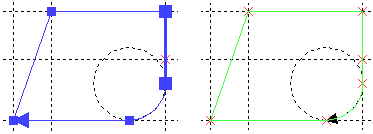

При включении данной опции точки пути нумеруются в соответствии с их порядком и направлением пути. Номер точки отображается рядом с соответствующим узлом. Когда несколько последовательных точек контура совпадают, их номера выводятся через запятую.
