Панель фильтров

Панель фильтров по умолчанию расположена вдоль верхнего края активного окна вида. С её помощью регулируется выбор объектов в 2D и 3D окнах.

Содержимое панели фильтров изменяется в зависимости от активного окна (3D или 2D), запущенной команды и активных опций внутри команд.

Общие инструменты панели фильтров

В общем случае панель содержит следующие инструменты:

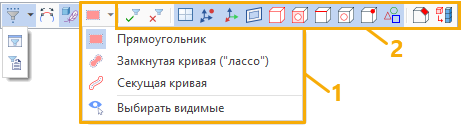

                 В 3D окне

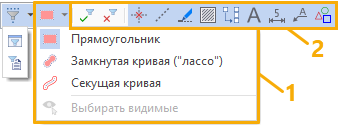

                 В 2D окне



- Команда Фильтр.
Предназначена для задания одного или нескольких условий выбора по параметрам выбираемых объектов. Например, в данной команде можно настроить выбирать линии изображения только зеленого цвета.

- Команда Селектор.
Предназначена для продвинутой настройки фильтров типа выбираемых элементов. Также позволяет настроить список ближайших элементов.

- Меню Выбор конфигурации селектора.
Предназначена для быстрой загрузки набора параметров, сохранённого в команде Селектор.

- Опция Выбор гладкосопряжённых элементов
Предназначена для быстрого выбора последовательности гладко сопряжённых рёбер или граней.

- Опция Загружать геометрию при выборе элементов

1  -  Меню режимов выбора элементов рамкой и кривой.

2  - Фильтры типа элементов

Специфические инструменты панели фильтров

В командах 3D моделирования панель может дополнительно содержать фильтры типа 3D геометрии:

В командах создания 2D элементов панель дополнительно содержит 2D привязки.

В командах эскиза панель также содержит кнопки активации автоматического создания ограничений и размеров.

Настройка панели фильтров

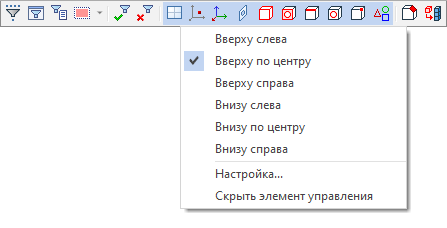

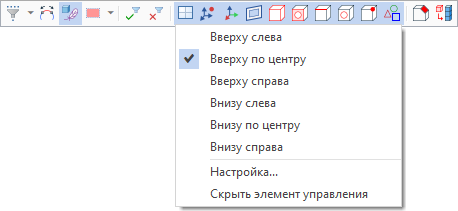

При необходимости можно изменить расположение панели фильтров или скрыть её с помощью контекстного меню списка, вызываемого по нажатию на панели. Пункт Настройка в меню открывает вкладку Окна диалога установок системы, где доступны те же опции, а также можно скрыть панель или снова включить её отображение.
