Свободный 2D узел

Вызов команды:

Команда Свободный узел вызывает общую команду создания 2D узлов в режиме создания свободных узлов. После вызова команды можно в любой момент переключиться на любой другой режим, сменив тип узла в разделе Тип окна параметров.



Положение свободного узла определяется абсолютными координатами в системе координат страницы, РП или чертёжного вида.

В отличие от узлов других типов, свободные узлы, а соответственно и все элементы, привязанные к ним, можно свободно перемещать.

Создать свободный узел

Свободные узлы могут быть созданы с помощью следующих команд

Свободный узел
Создание свободных узлов с помощью данной команды описано ниже.

•Команда редактирования 2D узлов
Данная команда позволяет преобразовать в свободные некоторые 2D узлы других типов с помощью опции автоменю <F> Преобразовать в «свободный» узел.

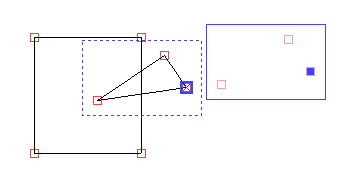

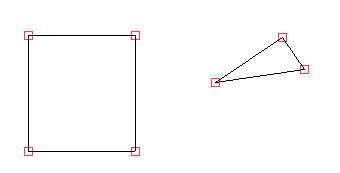

При создании линий изображения в режиме свободного рисования автоматически создаются свободные узлы в указанных произвольных точках, определяющих создаваемые линии.

Штриховка
При ручном вводе контура штриховки в режиме свободного рисования автоматически создаются свободные узлы в указанных произвольных точках, определяющих создаваемый контур.

После вызова команды Свободный узел предварительное изображение нового узла следует за курсором, а в окне параметров отображаются его координаты X и Y.

Задайте положение узла, указав мышью желаемое место на чертеже и нажав или <Enter>, или введя значения координат в окне параметров.

Если курсор указывает на линии построения (независимо от состояния объектных привязок), или на характерные точки линий изображения (с использованием объектных привязок), то вместо свободных создаются связанные и полусвязанные узлы. При этом команда переключается в режим Зависимый узел.

Если ввести значение координаты с клавиатуры, то будет установлен флаг рядом с полем ввода этой координаты. При установленном флаге значение координаты фиксируется и перестаёт зависеть от перемещения курсора. Предварительное изображение узла в 2D окне при этом перемещается вдоль горизонтальной или вертикальной прямой, соответствующей зафиксированной координате. Эта прямая отображается синим пунктиром. При одновременной фиксации обоих смещений перемещение узла становится невозможным, и он располагается на пересечении соответствующих синих пунктирных линий. После этого остаётся только нажать в любом месте 2D окна или <Enter> для создания узла.

При создании свободных узлов может быть полезным использование Сетки.

Автоменю

Помимо общих опций команды Узел в режиме Свободный узел доступны те же опции автоменю, что и в режиме Зависимый узел. При их использовании команда переключается в режим Зависимый узел.
