Параметры 2D узла

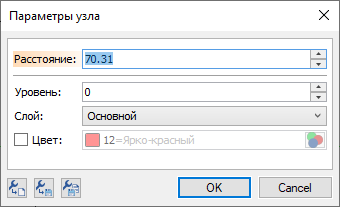

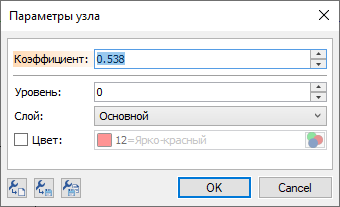

При создании и редактировании узлов, положение которых определяется координатами, смещениями, расстоянием от другого узла или коэффициентом, данные параметры задаются вводом значений в окне параметров или указанием положения в окне чертежа. Для уже созданного узла эти параметры отображаются в верхней части диалога параметров.

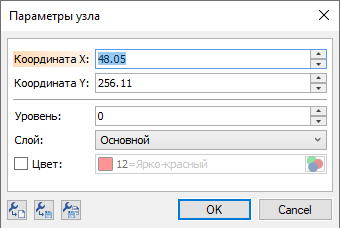

Поля Координата X и Координата Y в диалоге параметров могут использоваться для отображения как абсолютных координат, так и смещений относительно другого узла.

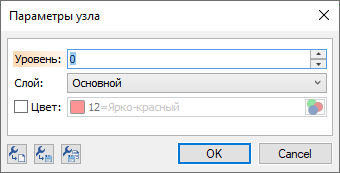

Независимо от типа узла в нижней части диалога параметров доступны следующие параметры:

•Уровень
Помещает узел на определенный уровень видимости.

•Слой
Помещает узел на определенный слой.

•Цвет
При установленном флаге можно выбрать цвет текущего элемента. Если флаг не установлен, то элемент имеет цвет по умолчанию. Цвет по умолчанию задаётся в установках системы ( Установки > Цвета > Общие > Узлы по умолчанию). Кроме того, в параметрах документа можно задать отдельный цвет по умолчанию для узлов на конкретной странице ( Параметры документа > Страница > Цвета > Цвета > Узлы).

Кроме того, в нижней части диалога отображаются стандартные кнопки управления наборами параметров.

См. также:

•2D узел
