3D кривая по формуле |

|
3D кривая по формуле |
|
Вызов команды:
Пиктограмма |
Лента |
|
3D Модель > Построения > 3D кривая по формуле Листовой металл (3D) > Построения > 3D кривая по формуле Поверхности > Построения > 3D кривая по формуле Сварка > Построения > 3D кривая по формуле Коммуникации > Построения > 3D кривая по формуле Примитив > Построения > 3D кривая по формуле Опорная геометрия > 3D кривая > 3D кривая по формуле |
Клавиатура |
Текстовое меню |
<3PL> |
Построения > 3D кривая > 3D кривая по формуле |

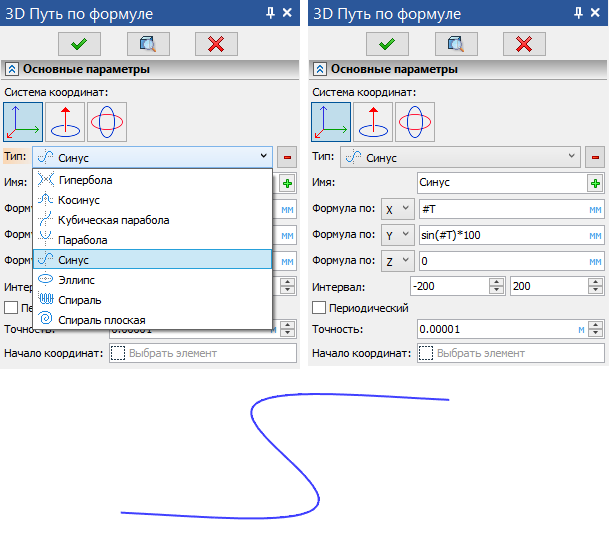

Данная команда позволяет построить 3D кривую по формуле в заданной системе координат.
Доступно 3 типа систем координат – Декартова, Цилиндрическая, Сферическая. Для каждой системы координат доступен свой набор параметров. Так, например, для декартовой системы координат предлагается задать формулы по X, Y, Z, для цилиндрической по ρ, φ, Z, а для сферической по ρ, θ, φ.
Для всех типов систем координат существует возможность выбора, создания и удаления типа формулы.
Для каждого типа системы координат существует возможность задания интервала, точности и выбора точки начала координат 3D кривой. Также можно замкнуть 3D кривую с помощью опции Периодический.
