Данные ограничения автоматически создаются при задании гладкости сплайнов в крайних точках, привязанных к другим линиям изображения. На чертеже они обозначаются пиктограммами (G1 непрерывность),
(G2 непрерывность) и
(G3 непрерывность), в соответствии с типом созданной гладкости, рядом с ограничиваемыми точками. Данные ограничения позволяют сохранить гладкость между сплайном и другой кривой (в том числе другим сплайном) при редактировании сплайна либо кривой.
Данные ограничения создаются только, если при задании гладкости включен режим
Автоматическое создание ограничений . Если ограничения не были созданы изначально при задании гладкости, то создать их потом вручную или при помощи команды Поиск ограничений невозможно.
Пример

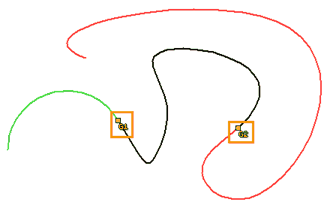

Сплайн с ограничениями гладкости
В режиме
Автоматическое создание ограничений, создадим слева от сплайна дугу, а справа от сплайна - другой сплайн. Автоматически создалось два ограничения Совпадение. Создадим для крайней левой точки сплайна гладкость G1, а для крайней правой точки - гладкость G2. Автоматически создалось два ограничения
и
. Теперь при редактировании линий эскиза всегда будут выполняться условия, заданные гладкостями.
