Редактор внешних переменных фрагмента

Вид диалога, появляющегося при вызове команды Внешние переменные, зависит от значения параметра Редактор внешних переменных (Параметры документа > Документ > Внешние переменные), установленного в документе фрагмента. Этот параметр может принимать одно из значений:

•Встроенный

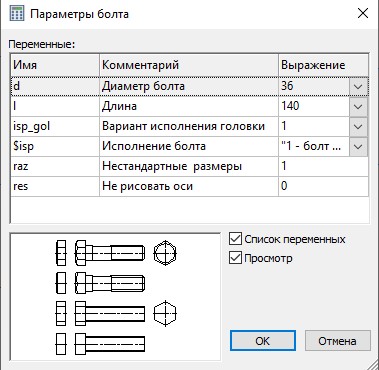

Встроенный редактор переменных содержит список внешних переменных фрагмента в табличной форме. Список состоит из трёх колонок:

oИмя. Отображает имя внешней переменной. Поле не редактируется.

oКомментарий. В нем отображается комментарий к переменной. Комментарий задаётся в редакторе переменных. Поле не редактируется.

oЗначение. Вы можете изменить значение внешней переменной.

Во встроенном редакторе доступны следующие команды:

<Ctrl>+<R>                        Считать значения помеченных переменных из файла параметров.

<Ctrl>+<W>                        Записать помеченные переменные в файл параметров.

<Up>                                Переместиться на строку вверх.

<Down>                        Переместиться на строку вниз.

<PagegUp>                        Переместиться на страницу вверх.

<PageDown>                Переместиться на страницу вниз.

<Ctrl>+<PageUp>                Переместиться в начало списка.

<Ctrl>+<PageDown>        Переместиться в конец списка.

<Ctrl><Z>                        Выйти с сохранением изменений.

<Esc>                        Выйти без сохранения изменений.

В нижней части окна редактора также могут быть доступны следующие флаги:

oСписок переменных
Становится доступным при наличии в документе фрагмента диалога пользователя. При установленном флаге работает встроенный редактор внешних переменных, иначе работает диалог пользователя (см. ниже).

oПросмотр
При установленном флаге в окне присутствует изображение содержимого документа фрагмента. При изменении значений переменных фрагмента обновление такого изображения производится автоматически.

При нанесении 2D фрагмента в окно редактора внешних переменных добавляются поля Страница (выбор страницы чертежа, содержимое которой будет наносится в сборочный чертёж в качестве фрагмента) и Вектор привязки (выбор вектора привязки, используемого при вставке фрагмента).



•Внешняя программа
(вид диалога зависит от вызываемой внешней программы),

•Элементы управления

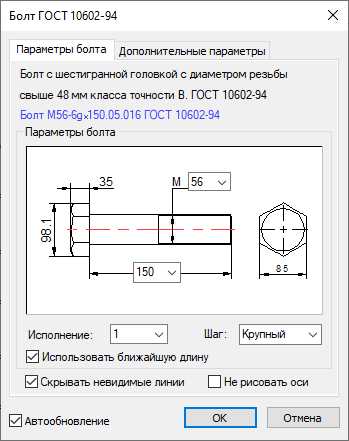

Если в документе фрагмента пользователем был создан диалог для редактирования значений внешних переменных с помощью элементов управления, то при вызове команды Внешние переменные на экране появится этот диалог. Он может состоять из нескольких закладок или содержать вложенные диалоги.
