Команда "Annotations" - Аннотации

Navigation:  Сервисные команды и инструменты >

Команда "Annotations" - Аннотации

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

clip1146

Инструменты → Инструменты → Аннотации

Клавиатура

Текстовое меню

<AT>

Сервис > Аннотации



Редактор аннотаций предназначен для аннотирования чертежей, созданных в T-FLEX CAD. Аннотатор позволяет руководителю подразделения, нормоконтролеру или другому сотруднику наносить на документ свои комментарии, не редактируя при этом сам исходный документ. Таким образом он реализует функцию «Красного карандаша». Подобное средство требуется для организации коллективной работы, особенно под управлением системы документооборота. Изменения сохраняются в отдельный файл (*.GRN), содержимое которого автоматически отображается в аннотируемом документе. Следует отметить, что в окне чертежа T-FLEX CAD отображаются только те аннотации, которые отмечены в списке.

Количество аннотаций для одного документа не ограничено, они могут быть созданы разными людьми. Список аннотаций, созданных для текущего документа, хранится в файле с расширением GRI.

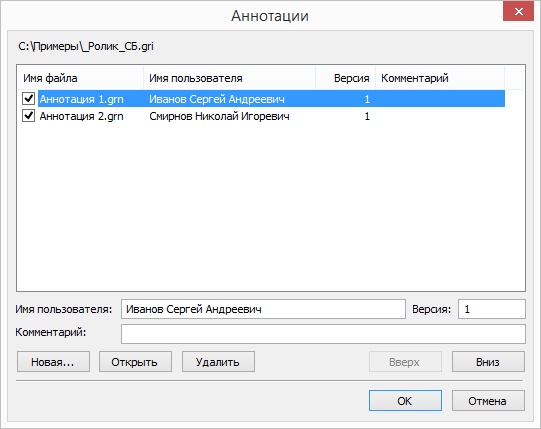

После вызова команды "Аннотации" на экране появляется окно, содержащее список аннотаций, созданных для текущего документа. Аннотации, отмеченные в списке флагом, выводятся в 2D окне чертежа. Если отображение какой-либо из аннотаций нежелательно, достаточно снять пометку.

clip1147

При помощи кнопки "Новая" создаётся новый файл аннотации. Кнопка "Открыть" позволяет открыть выбранную аннотацию для редактирования.  Кнопка "Удалить" удаляет выбранную в списке аннотацию.

Последовательность прорисовки аннотаций на чертеже определяется их порядком в списке. Для изменения порядка следования аннотаций в списке используются кнопки "Вверх", "Вниз". Например, чтобы отобразить текст и размеры из одной аннотации, поверх штриховки из другой аннотации.

Текстовые поля "Имя пользователя", "Версия", "Комментарий" отображают сведения о текущей аннотации и могут редактироваться пользователем.



Создание новой аннотации заключается в задании имени файла аннотации (по умолчанию - "Аннотация №.grn")  и папки для его сохранения (по умолчанию файл сохраняется там же, где находится текущий GRB файл).



Редактирование аннотаций

При открытии аннотации, система переходит в режим редактирования аннотации. В режиме редактирования сокращён cписок доступных для создания/редактирования элементов. Для создания аннотации можно использовать только узлы, линии изображения-отрезки, непараметрические линии изображения (эскиз) и такие элементы оформления чертежа как размеры, текст, штриховка и надпись.

По умолчанию все элементы рисуются красным цветом.

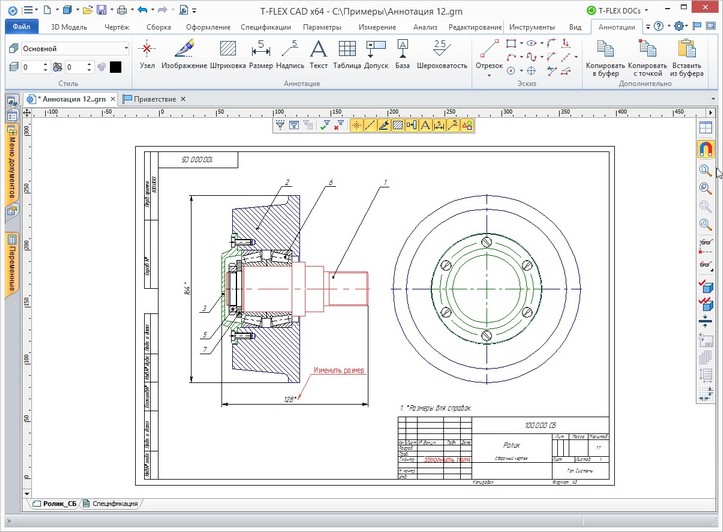

При открытии аннотации в ленте появляется специальная вкладка с доступными командами.



clip1148

При работе с аннотацией доступны команды настройки системы и чертежа, управления окнами, панелями.

Создание аннотации аналогично созданию фрагмента T-FLEX CAD в контексте сборки. Пользователь может привязывать создаваемые элементы к узлам и линиям изображения исходного документа. Если потом разработчик изменит параметры модели, от которых зависит чертеж, то привязанные элементы аннотации будут перемещаться вместе с элементами чертежа.

После создания аннотации необходимо сохранить файл её документа с помощью команды SA: Сохранить файл документа или SL: Сохранить все документы.
