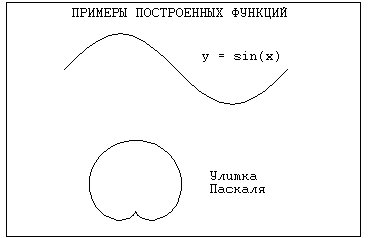

Кривые можно задавать явным математическим описанием с помощью команды FUnction.

Для задания функции необходимо указать тип ее представления (параметрический, явный и пр.), начало и конец отсчёта параметра, различные параметры прорисовки кривой.

Вы можете использовать два режима работы: либо используя уже готовую формулу из прилагаемого набора, либо создавая новую функцию. Набор прилагаемых функций хранится в файле (расширение файла *.dat, а имя указывается в пункте "Описания функций" команды SO, закладка "Файлы") и при желании может быть дополнен Вами. Обозначения параметров в этом файле: #1 - первый параметр, #2 - второй параметр функции (нужен не всегда).





Система рассматривает полученную вами кривую во вспомогательных построениях как сплайн, поэтому для ее выбора используется клавиша <S>. Для редактирования функций используется команда EConstruction.

На основе функций могут быть получены линии построения-эквидистанты.



Смотри: FUnction
