Команда "IPicture" - Картинка

Return to chapter overview



Вызов команды:

Пиктограмма

Лента

Чертёж → Оформление → Картинка

Сборка → Сборка → Картинка

Рабочая плоскость → Оформление → Картинка

Клавиатура

Текстовое меню

<IP>

Чертёж > Картинка



В чертёж T-FLEX можно добавить векторные или растровые изображения, хранящиеся в файлах различных графических форматов:

– grb (чертёж T-FLEX CAD),

- bmf (T-FLEX метафайл),

- bmp (Windows Bitmap),

- wmf (Windows Metafile),

- emf (Enhanced Windows Metafile),

- JPEG (Joint Photographic Experts Group),

- GIF (Graphic Interchange Format),

- DIB (Device-independent bitmap),

- изображения форматов TIFF, PCX, TGA.

Метафайлы T-FLEX CAD являются графическим образом чертежа T-FLEX, не требуют параметрического пересчета и быстро выводятся на экран. На диске они хранятся с расширением «.BMF». Метафайлы можно получить в команде “EX: Экспорт” или в результате анимации (команда “AN: Анимировать модель”).

Эти изображения могут быть вставлены с различным масштабом, под различными углами и привязаны к узлам, что позволяет параметрически задавать их положение на чертеже. В отличие от фрагментов картинки сами по себе не являются параметрическими, не имеют переменных или специальных элементов привязки.

Для растровых картинок можно задавать прозрачный цвет фона.



Связь с исходным файлом. Механизм ссылок

Картинки, так же как фрагменты и базы данных, используют механизм ссылок, позволяющий управлять связями объектов с исходными файлами. Каждая картинка связана с объектом "ссылка", который указывает источник внешних данных.

Напомним, что объект ссылки может быть внешним (внешний файл) и внутренним (скопированная из внутреннего файла и сохранённая внутри основного документа картинка, документ фрагмента и т.п.). Управление ссылками осуществляется командой "AL: Ссылки на другие файлы…".

Ссылки на файлы используются для 2D и 3D фрагментов, картинок. Команда "Файл|Сборка|Обновить ссылки" обновляет все ссылки на файлы.

По умолчанию картинка использует "внешнюю ссылку" на исходный файл. Изменив ссылку на внутреннюю (в команде “AL: Ссылки на другие файлы…”), можно сохранить картинку непосредственно в файле чертежа (без связи с исходным файлом).

Внутренний документ-картинка может также создаваться автоматически сразу при вставке картинки. В этом случае созданная картинка будет связана сразу с двумя ссылками: на внешний документ (исходный файл) и на внутренний документ. Такая картинка будет работать как внутренняя, сохраняя изображение исходного документа в том виде, в каком оно было на момент вставки, но для неё сохраняется возможность при необходимости обновлять внутреннее изображение из внешнего файла.

Картинки на основе файла “*.grb” всегда создаются как внутренние с сохранением связи с исходным файлом.



Способы привязки на чертеже

Положение картинки на чертеже может задаваться следующим способами:

С помощью двух угловых точек привязки. Графическое изображение картинки ограничено прямоугольником. Задавая два противоположных угла этого прямоугольника на чертеже, можно менять положение и размер изображения картинки на чертеже. При этом исходные пропорции картинки не сохраняются. Она вписывается в заданный прямоугольник.

clip1779   clip1780

Угловые точки картинки можно привязать к узлам чертежа. Это позволит параметрически управлять положением и размером изображения картинки. Дополнительно можно задать угол поворота изображения картинки относительно её центра.



С помощью одной точки привязки, угла поворота и масштаба. В этом случае в качестве точки привязки используется одна опорная точка. Как и в предыдущем способе, точка привязки может быть связана с узлом чертежа.

clip1781        clip1782



Создание картинки

После вызова команды в автоменю появляются опции для создания картинки, а в окне свойств – диалог параметров команды.

Выбор исходного файла и способа привязки

Прежде всего, необходимо выбрать исходный файл создаваемой картинки. Это можно сделать с помощью кнопки в окне свойств команды либо с помощью опции автоменю:

       <M>        Выбрать файл

Файлы можно выбирать как из библиотеки T-FLEX CAD, так и просто из какой-либо папки на диске.

Имя картинки может быть переменным. Для этого в качестве имени картинки необходимо использовать текстовую переменную.

Если текущий документ (в котором создаётся картинка) содержит внутренние картинки, то у иконки опции <M> появится символ наличия выпадающего списка. В выпадающем списке можно выбрать другой вариант выбора источника картинки:

       <E>        Выбрать вложенный документ

В этом случае создаваемая картинка не будет иметь исходного внешнего файла.

Имя выбранного файла/внутреннего документа отображается в окне свойств команды (слева от кнопки ).

Если исходный файл был выбран из библиотеки, то имя библиотеки заключается в угловые скобки, например, «<Схемы>Узел графа». Когда имя библиотеки в скобках отсутствует, то файл берётся из той же библиотеки, в которой находится чертёж.

Серое (недоступное для редактирования) поле, расположенное чуть ниже, является информационным и показывает абсолютный путь на файл, из которого берётся картинка.

При вставке в качестве картинки файла с растровым изображением в окне свойств команды можно выбрать вставляемую страницу исходного документа (параметр “Отображаемая страница”).

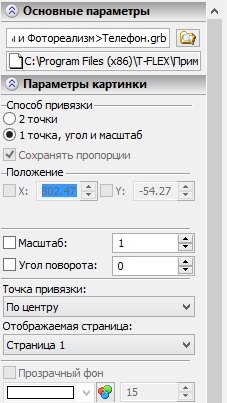

Способ привязки вставляемой картинки (по двум точкам или по одной точке, углу и масштабу) выбирается в диалоге окна свойств (параметр “Способ привязки”).

clip6760



Привязка картинки по двум точкам

После задания способа привязки (параметр “Способ привязки|2 точки” в диалоге команды) необходимо последовательно указать положение двух точек привязки создаваемой картинки. Сделать это можно с помощью Левый клик Текст в окне чертежа или указав точные значения координат в окне свойств команды.

При задании точек привязки можно использовать привязку к узлам чертежа с помощью опции:

       <N>        Задать привязку к узлу

clip6761

После задания второй точки привязки создание картинки автоматически завершается.

Допускается принудительное завершение создания картинки после задания положения первой точки привязки нажатием (в автоменю или окне свойств). В этом случае положение второй точки привязки будет найдено системой автоматически (на основе исходного размера вставляемой картинки).



Привязка картинки по точке, углу и масштабу

При вставке картинки по одной точке, углу и масштабу сначала задаётся точка привязки.

Положение точки привязки указывается прямо в поле чертежа с помощью Левый клик Текст или точным значением координат в диалоге команды. Для привязки картинки к 2D узлу используется опция .

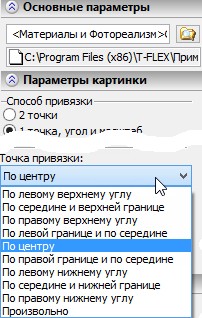

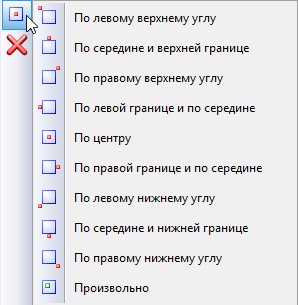

Дополнительно в окне свойств команды можно выбрать способ расположения картинки относительно точки привязки. Параметр “Точка привязки” показывает, какая из характерных точек прямоугольника картинки будет совмещена с заданной точкой привязки. Выбрав из выпадающего списка данного параметра другую характерную точку, можно изменить итоговое расположение картинки на чертеже. Тоже самое можно сделать с помощью опции автоменю:

   Точка привязки картинки

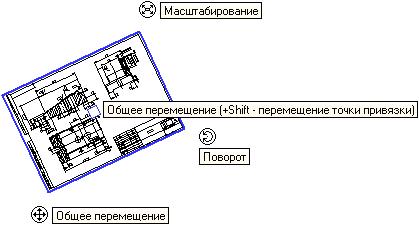

После указания точки привязки контур картинки примет положение в соответствии с параметрами (углом поворота и масштабом), заданными в диалоге параметров команды (по умолчанию задано – угол поворота 0, масштаб 1). На этом можно завершить создание картинки, нажав , а можно предварительно поменять масштаб, угол и даже положение картинки с помощью специальных маркеров, расположенных по углам прямоугольника картинки. Обратите внимание, что при привязке по точке, углу и масштабу нанесение картинки завершается только при нажатии .

clip4993 clip4994

Масштаб и угол поворота картинки также можно задать в диалоге окна свойств (параметры “Масштаб” и “Угол поворота”).

Создание внутренней картинки с сохранением связи с исходным файлом

Для создания внутренней картинки сразу при нанесении необходимо включить флажок “Создать внутренний документ” в разделе “Опции” окна свойств команды.

clip6764

Задание прозрачного цвета

Задание прозрачного цвета фона доступно только для растровых картинок. Прозрачный цвет может быть задан двумя способами: при помощи специального списка цветов в диалоге свойств команды (список становится доступен при установке флажка “Прозрачный фон”) или прямо в окне чертежа с помощью следующей опции автоменю:

       <T>        Выбрать прозрачный цвет

clip6765

Данная опция позволяет выбрать цвет непосредственно с экрана, указав нужную область чертежа.



Повторное нанесение картинки

Для повторного нанесения картинки удобно использовать следующие опции автоменю:

       <R>        Повторить последнюю картинку

       <F>        Выбрать картинку для создания копии

Опция позволяет многократно повторить нанесение последней из созданных в данном документе картинок. Параметры новой картинки по умолчанию устанавливаются в те же значения, что и у последней нанесённой.

Опция позволяет многократно повторить нанесение любую из нанесённых ранее картинок. После вызова опции необходимо указать исходную картинку с помощью Левый клик Текст.



Изменение нанесенных картинок производится с помощью команды "EP  -Изменить картинку" или при помощи опции автоменю

       <F4>        Вызвать команду редактирования картинки
