Закладка "Колонки"

Navigation:  »No topics above this level«

Закладка "Колонки"

Return to chapter overview



На закладке можно создавать новые колонки для типа структуры изделия и устанавливать свойства для уже существующих колонок.

clip8040

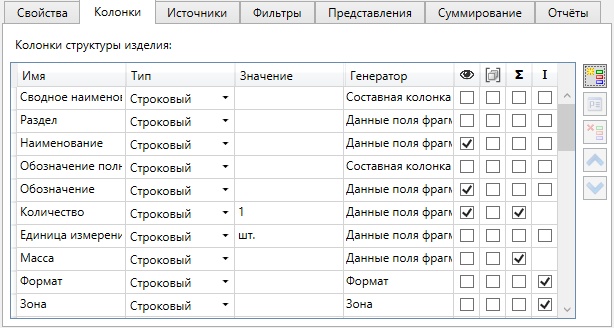

По умолчанию в базовой структуре изделия содержится набор стандартных колонок спецификации и их свойства. Справа от списка колонок расположены иконки Новый параметр clip8041, Свойства clip8042, Удалить clip8043, Вверх clip8044, Вниз clip8045.

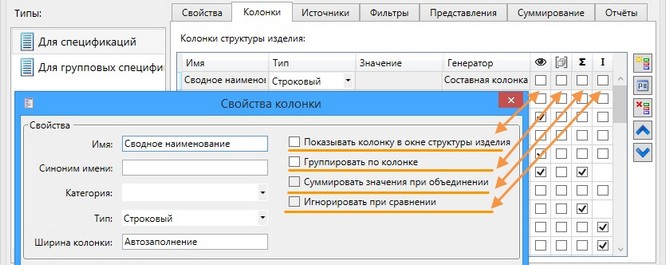

Колонки справа от списка отображают состояние флагов в свойствах колонок.

clip8046

После создания новой колонки появляется окно Свойства колонки:

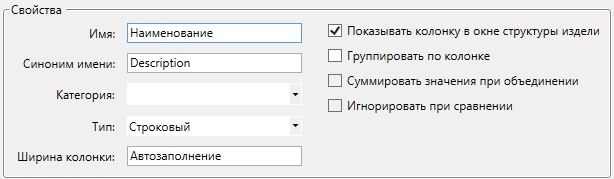

Группа Свойства

clip8047

Имя. Строка, задающая имя колонки.

Синоним имени используется, чтобы упростить запись элемента в шаблоне отчёта. Рекомендуется задавать синоним без пробелов. Например, вместо элемента {param name = “Наименование”/} можно написать элемент {Description/}.

Категория. Колонки можно объединять в категории. Категории отображаются в окне параметров структуры изделия и контекстном меню заголовков.

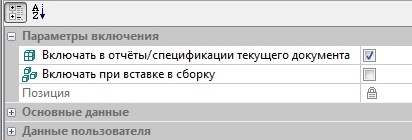

Категория "Параметры включения" зарезервирована для служебных колонок: "Включать при вставке в сборку", "Включать в отчёты/спецификации текущего документа" и "Позиция".

clip8048



clip8049

Если категория колонки не задана, то она попадает в "Основные данные". Выбрать другую категорию можно из выпадающего списка. При вводе нового имени категории, оно будет добавлено в список.



Тип. Параметр задаёт тип данных в столбце:

Строковый. Столбец содержит текстовую строку.

Целочисленный. Столбец содержит целые числа. При записи в колонку вещественного числа дробная часть отбрасывается.

Действительный. Столбец содержит действительные числа.

clip8050

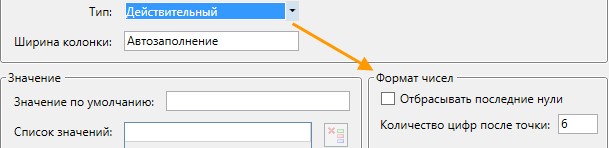

Для типа Действительный имеется возможность задать точность вывода действительных значений.

Булевый. Значение задаётся в виде переключателя. Если поле столбца связано с переменной, то значение переменной равное 0 выключает поле (является значением "ложь"), остальные значения включают поле (являются значением "истина").

Ширина колонки. Параметр задаёт ширину столбца в окне Структура изделия в пикселях по умолчанию. Заданная ширина колонки будет применена к следующим созданным структурам изделия.

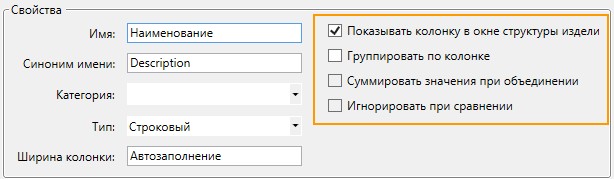

Флаг·Показывать колонку в окне структуры изделия. При установленном флаге колонка отображается в окне Структура изделия. Состояние флага учитывается только при отображении структуры в окне структура изделия.

Флаг·Группировать по колонке. При установленном флаге записи с одинаковым значением в этой колонке будут объединяться в группы. Состояние флага учитывается только при отображении структуры в окне структура изделия.

Флаг·Суммировать значения при объединении. При установленном флаге, в случае объединения записей структуры изделия, значения данной колонки будут суммироваться. Например, значение колонки 'Количество' суммируется при наличии в сборке одинаковых деталей.

Имеется несколько способов формирования результата суммирования.

Сложение - результатом будет арифметическая сумма.

Строковое объединение - результатом будет перечисление значений.

Строковое объединение уникальных значений - результатом будет перечисление, но без повторяющихся значений.

В последних двух случаях значения будут объединены в единую строку. В поле справа можно указать любой символ-разделитель значений в списке.

clip8051

Строковое объединение и Строковое объединение уникальных значений работают только для текстовых строк.



Флаг·Игнорировать при сравнении. Если флаг установлен,  содержимое колонки не учитывается при сравнении записей структуры изделия. Т.е. если существует несколько одинаковых записей с отличающимися только в этой колонке параметрами, эти записи могут быть объединены без учёта данной колонки.



Группа Значение

clip8052

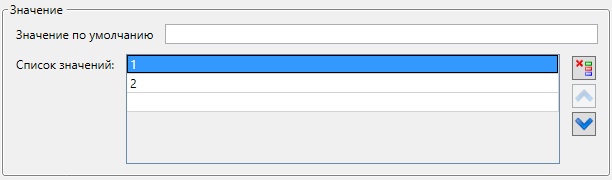

Значение по умолчанию. Введённое значение будет автоматически заноситься в ячейку данных колонки для каждого новой созданной вручную записи.

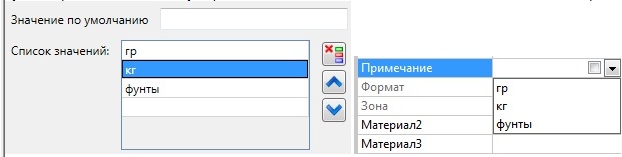

Список значений. Позволяет задать список значений для колонки. Введите текст в строку и нажмите <Enter> - данные добавятся в список значений, и появится пустая строка для ввода следующего элемента списка. Если список значений задан, то он отображается в окне Структура изделия.

clip8053

Группа Заполнение данных

Данные в колонку могут вноситься вручную или автоматически. В выпадающем списке группы Заполнение данных можно выбрать один из источников данных:

Данные поля фрагмента, переменная текущего документа или вручную – данный источник установлен по умолчанию.



Зона. Формат. Для записей, созданных на основе фрагментов, колонка заполняется автоматически значениями зоны и формата.

Зона берётся с чертежа сборки и зависит от состояния флага Получение зон с фрагментов.

Формат – для деталей выводится формат чертежа детали, для сборочных единиц – формат их спецификации.

Имя фрагмента. В колонку будет считываться имя файла фрагмента и путь к нему.

Имя исполнения. В колонку будет считываться имя исполнения фрагмента, которое используется в сборке. Его можно задать в команде FCE: Редактировать конфигурации модели и исполнения.

Переменная фрагмента. В колонку будет считываться значение указанной переменной фрагмента Необходимо указать имя переменной. Если в файле фрагмента переменной с таким именем нет, то поле будет пустым.

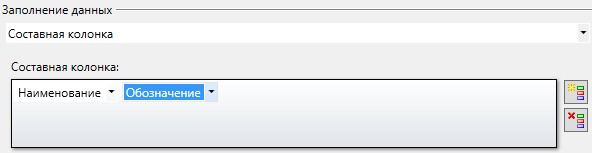

Составная колонка. Позволяет настроить выводимые в колонке данные. Данные могут быть взяты из других колонок. К ним могут быть применены математические и логические операторы.

Создание составной колонки

Опция clip8057 добавляет новый элемент в строку составной колонки. Новый элемент добавляется после выбранного элемента строки. Тип элемента надо выбрать из выпадающего списка.

Колонка. В строку добавляется элемент - колонка. Из его выпадающего списка можно выбрать имя колонки.

clip8058

Текст. В строку добавляется элемент - текстовая константа.

clip8059

Скобки. Добавление скобок позволяет задавать последовательность выполнения математических и логических операций.

clip8060

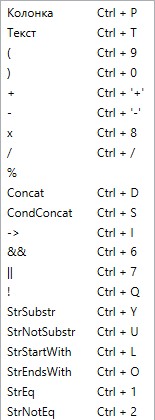

Математические операции: «+» - сложение, «-» - вычитание,

«х» - умножение, «/» - деление, «%» - остаток от деления.

Данные элементы позволяют выполнять математические операции над значениями соседних элементов строки.



Конкатенация «Concat», условная конкатенация «CondConcat» - объединение элементов, условное объединение (операция выполняется, если оба элемента не пустые). Ниже показан результат операции CondConcat для колонки "Составная колонка".

clip8062

clip8063     clip8064

Условный оператор «->» - Если А, то B. Содержимым составной колонки будет B, но только в том случае, если А не пустое, не равно “0”, имеет значение "истина". Этот оператор удобно использовать, чтобы не выводились разделяющие символы. Например, если колонка "Сводное наименование" задана без условного оператора, то разделяющий символ "-" будет выводиться всегда.

clip8065 clip8066

Если для разделяющего символа добавить условный оператор, то при пустом значении поля "Обозначение" символ выводиться не будет

clip8067

clip8068

Логические операторы: «&&» - "И"; «||» - "ИЛИ"; «!» - "НЕ". Данные операторы позволяют выполнять логические операции над значениями соседних элементов строки.

Добавив логическую операцию «&&», можно задать вывод разделяющего символа только при условии заполнения и наименования, и обозначения.

clip8069

Операторы строкового сравнения «StrEq», «StrNotEq» - А равно В, А не равно В. Данные операторы выполняют сравнение текстовых значений. Результатом выполнения операции является значение "истина" или "ложь".

Например, для составной колонки можно задать условие: выводить значение поля "Количество", если содержимое "Строка 1" равно содержимому поля "Строка 2".

clip8070

Если условие выполняется, составная колонка содержит данные, если нет, то она будет пустой.

clip8071

clip8072



Операторы строкового сравнения «StrSubstr», «StrSubstr», «StrStartWith», «StrEndsWith» работают таким же образом, только стравнение идёт между содержимым указанной колонки и введённой текстовой строкой.

Пример: Если для записи указан раздел “Документация”, то в колонку выводится содержимое колонки “Обозначение”. Если для записи не указан раздел документация, то в колонку выводится содержимое колонок “Обозначение” и “Исполнение”.



Операторы числового сравнения: «==» - А равно В; «!=» - А не равно В; «>» - А больше В;

«<» – А меньше В. Данные операторы выполняют сравнение числовых значений. Результатом выполнения операции является значение "истина" или "ложь".

Round. Округляет десятичное число до ближайшего целого.

Floor. Округляет десятичное число до целого в меньшую сторону.

Ceil. Округляет десятичное число до целого в большую сторону.

Format. Преобразует число в строку. Позволяет выводить любое получившееся значение с необходимым количеством знаков после запятой. Текст после оператора Format должен состоять из двух чисел: первое число задаёт количество знаков после запятой, второе – отбрасывать последние нули или нет. Значение 1 - отбрасывать нули, значение 0 - нет.

На картинке ниже показан результат форматирования чисел 1.23400 и 32.00.
