Типы структуры изделия

Previous pageReturn to chapter overviewNext page

Вызов команды:

Пиктограмма

Лента

clip5974

Спецификации → Настройки → Типы структуры изделия

Клавиатура

Текстовое меню

<B><Y>

Сервис > Отчёты/Спецификации > Типы структуры изделия



Тип структуры изделия – это совокупность всех свойств структуры изделия, сохранённая в отдельном файле. Тип структуры изделия является прототипом при создании новых структур изделия в документе.

Команда Типы структуры изделия предназначена для создания новых структур изделия и редактирования свойств уже существующих.

Кроме того, можно вызвать окно свойств для текущей структуры изделия с помощью опции clip7998 на панели инструментов.

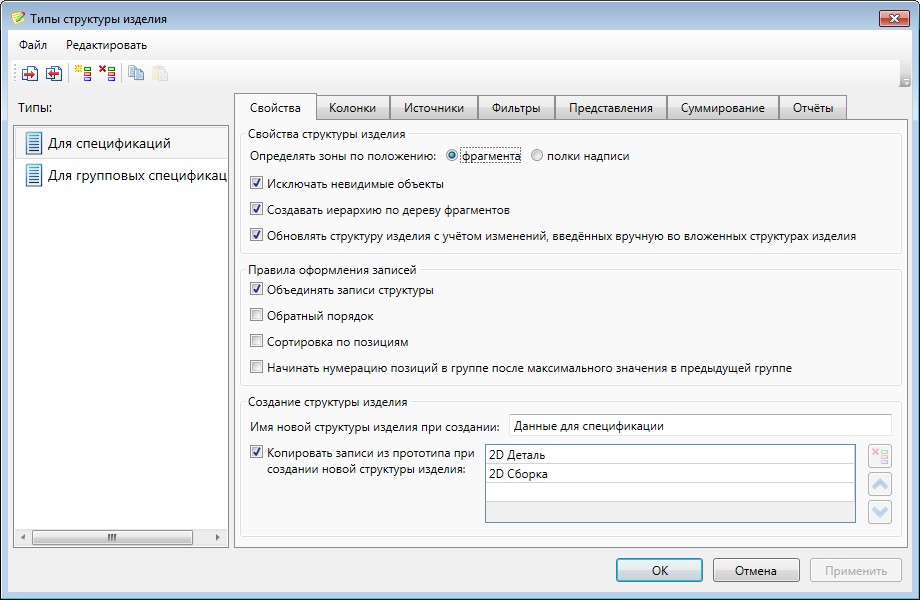

В левой части окна находится список существующих типов структур изделия. В правой части - закладки с их свойствами.

Свойства типа структуры хранятся во внешнем файле *.XML и дублируются в файле модели, в которой данный тип структуры используется. Папка для хранения файлов с описанием структуры изделия задаётся в команде SO: Установки на закладке Спецификация в поле Папка типов структуры изделия. По умолчанию это «C:\Program Files\T-FLEX CAD 15\Program\ProductStructs».

Если пользователь вносит изменения в свойства структуры изделия или создаёт новую структуру, папка автоматически переносится в «\Users\имя_пользователя\AppData\Local\Top Systems\T-FLEX CAD ….\Rus\ProductStructs». Структуры изделия, сохранённые в эту папку, являются прототипами и могут быть использованы в любом документе T - FLEX CAD.

По умолчанию в новых документах содержится "базовая" структура изделия хранящаяся в файле "Default product structure.XML".

При открытии файлов со спецификацией созданных до 14 версии, все свойства, заданные в этой спецификации, учитываются в структуре изделия и сохраняются в исходном файле в формате *.grb.

В верхней части окна Типы структуры изделия находятся следующие иконки:

clip8000- Открыть тип из файла. Считывает описание типа структуры изделия из XML файла.

clip8001- Сохранить тип как. Сохраняет описание типа структуры изделия в XML файл.

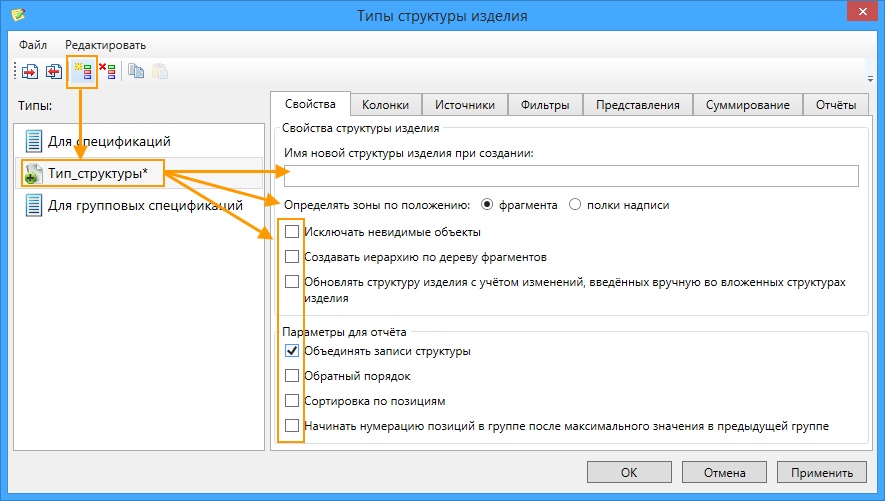

clip8002- Новый тип. Создаёт новый тип на основе "пустого прототипа". Т.е. свойства такого типа изначально будут не заполнены.

clip8003

clip8004- Удалить тип. Удаляет текущую запись из списка типов структур изделия.

clip8005- Копировать тип. Копирует свойства текущего типа в списке структуры изделия.

clip8006- Вставить тип. Создает новый тип структуры изделия на основе скопированных свойств – колонок, группировок, сортировок, представлений и т.д.

clip8007

Для переименования типа структуры изделия clip8008 clip8009 на имени и введите текст.

clip8010

При создании спецификации на основе прототипа, кроме свойств структуры изделия используются свойства, заданные в прототипе спецификации. Свойства в прототипе спецификации могут отличаться от свойств структуры изделия. В этом случае полученная спецификация будет отличаться от спецификации, представленной в окне Структура изделия, т.к. после применения свойств структуры изделия, к ней будут применены свойства из прототипа спецификации.



Свойства типа структуры изделия



Закладка "Свойства"



Закладка "Колонки"



Закладка "Источники"



Закладка "Фильтры"



Закладка "Представления"



Закладка "Суммирование"



Закладка "Отчёты"
