В качестве записей структуры изделия можно использовать любые объекты чертежа и 3D модели. В свойствах можно выделить типы объектов для внесения в структуру изделия и задать условия для их отбора. Отобранные объекты будут выступать в качестве источников данных.

Например, в структуру изделия могут автоматически вноситься данные по всем созданным в текущем документе трубопроводам.

clip8073

Для этой цели используется закладка Источники. Здесь можно назначить источники данных и указать, какие данные будут передаваться в колонки.

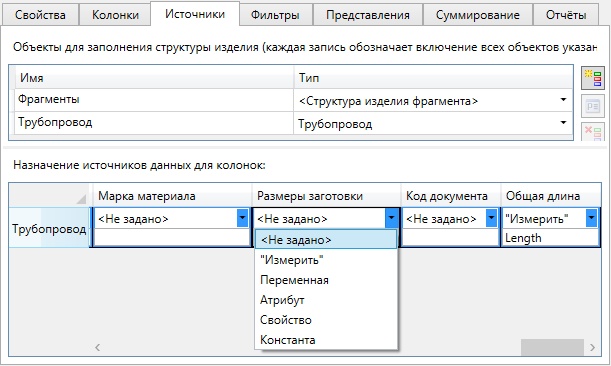

clip8074

Справа от списка источников расположены иконки для создания clip8075, удаления clip8076, вызова свойств clip8077 и перемещения строк в списке clip8078 clip8079.

Источник <Фрагмент с иерархией> присутствует в структуре изделия по умолчанию. Он обеспечивает получение данных из файлов фрагментов. Это означает, что все данные, внесённые в структуру изделия во фрагменте, будут перенесены в структуру изделия текущего документа.

Для создания нового источника используется опция clip8080. Она вызывает окно свойств источника данных (для уже существующих строк свойства вызываются опцией clip8081).

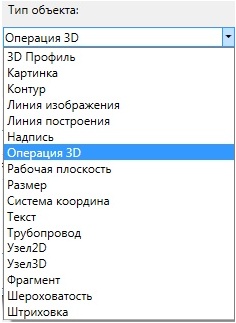

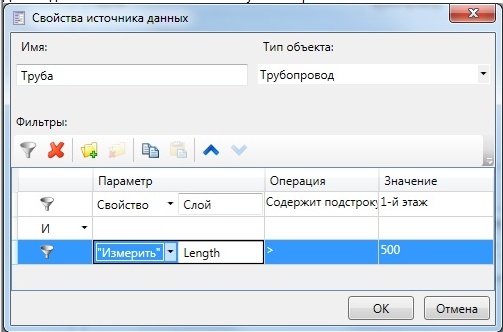

clip8082 clip8083

Имя. Задаёт имя источника данных.

Тип объекта. В выпадающем списке содержатся доступные для получения данных объекты.

Фильтры. Фильтры предназначены для задания условий отбора источников заданного типа. Фильтр может состоять из неограниченного количества условий, объединяемых логическими операциями «И» и «ИЛИ», которые используются при проверке всего набора условий в целом. При добавлении в список второго и более условий, логические операции будут добавляться к ним автоматически.



Опции раздела фильтры:

clip8084 Добавить условие. Опция создает новую строку условия в списке условий. В соответствии с заданными условиями будет проводиться отбор включаемых в структуру изделия объектов.

У условия имеются три составляющие: Параметр, Операция и Значение.

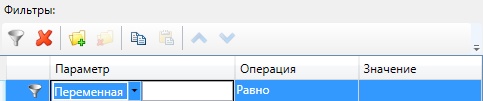

clip8085

Параметр. Параметром может являться:

-результат измерения объекта;

-значение переменной (используется только для фрагментов и деталей);

-атрибут - свойство объекта, задаваемое при помощи приложений;

-свойство объекта.

Справа от колонки "Параметр" находится поле, в которое вводится имя параметра.

Для параметра Измерить указывается имя одного из измеряемых свойств объекта (имя свойства должно совпадать с именем в команде PM: Измерить).

Для параметра Переменная указывается имя переменной, существующей в файле фрагмента.

Для параметра Атрибут указывается имя атрибута. Атрибуты объектов можно посмотреть, выбрав пункт Информация, в их контекстном меню.

Для параметра Свойство указывается имя свойства объекта, которое находится в окне Свойства.

Для задания фильтра можно использовать только общие свойства объектов. Эти свойства отображаются в окне Свойства при множественном выборе объектов одного типа.



··Операция. В этом поле необходимо выбрать из выпадающего списка одну из операций, которая будет выполняться над значениями Параметр и Значение. Остановимся только на некоторых из них:

- не содержит данных\содержит какие-либо данные применяется для вещественных параметров

- пусто\не пусто применяется для строковых параметров



Для задания фильтра могут использоваться маски. Для задания маски в поле Операция необходимо выбрать одно из значений:

Соответствует маске или Не соответствует маске. Символы маски задаются в поле Значение и определяют шаблон значения параметра, по которому будут отбираться объекты.

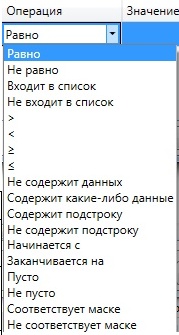

clip8088

Допускаются следующие символы маски:

Символ

Описание

Пример

%

Любая строка длиной от нуля и более символов

«А%» - вернёт все значения, начинающиеся с А

_ (подчёркивание)

Любой одиночный символ

«А_» - вернёт все значения длиной в два символа и начинающиеся с А (А1, А2, Аа и т.п.)

[ ]

Любой одиночный символ, содержащийся в диапазоне ([a-f]) или наборе ([abcdef])

«[12][0-9]» - вернёт все значения от 10 до 29

[^ ]

Любой одиночный символ, не содержащийся в диапазоне ([a-f]) или наборе ([abcdef])

«[^0-9]%» - вернёт все значения, которые не начинаются с цифры

Можно управлять порядком выполнения логических операций фильтров с помощью скобок.

Значение. В это поле можно ввести значение, с которым будет сравниваться выбраный параметр.

clip8089 Удалить условие. Опция удаляет текущее условие из списка.

Для создания группы условий выберите их в списке с помощью клавиш <Shift> или <Ctrl> и нажмите кнопку clip8090 Группировать условия. Сгруппированные условия будут рассматриваться в списке условий как единый операнд.

Для отмены группировки условий необходимо выбрать заголовок группы и нажать кнопку clip8091 Разгруппировать условия.

clip8092Копировать. clip8093Вставить. Опции создания условий фильтра при помощи буфера обмена.

clip8094/ clip8095 Вверх/Вниз. Опции позволяют изменять порядок созданных условий, меняя их местами.



Назначение источников данных для колонок

Для каждого источника можно указать данные, которые он будет передавать в колонки структуры изделия. Для этого используется раздел Назначение источников данных для колонок.

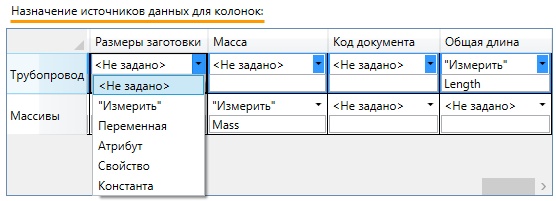

clip8096

В этом разделе для каждого источника перечислен полный список колонок, для каждой из которых можно задать условие заполнения.

Для задания условий заполнения доступно две строки. В верхней строке задаётся способ получения данных. Он задаётся аналогично полю Параметр для фильтров источников.

Данные могут являться:

-результатом измерения объекта;

-значением переменной;

-атрибутом;

-свойством объекта;

-константой.

Во второй строке указывается имя. Для Измерить указывается имя одного из измеряемых свойств объекта. Имя свойства должно совпадать с именем в команде PM:Измерить. Для параметра Переменная указывается имя переменной, которая должна существовать в файле фрагмента. Для Атрибут указывается имя атрибута. Для Свойство указывается имя свойства объекта.

Для задания источника можно использовать только общие свойства объектов. Эти свойства отображаются в окне Свойства при множественном выборе объектов одного типа.

Константа - указывается значение константы. Это значение будет использоваться для всех записей в выбранной колонке.



Смотри: Типы структуры изделия
