Закладка "Суммирование"

Return to chapter overview

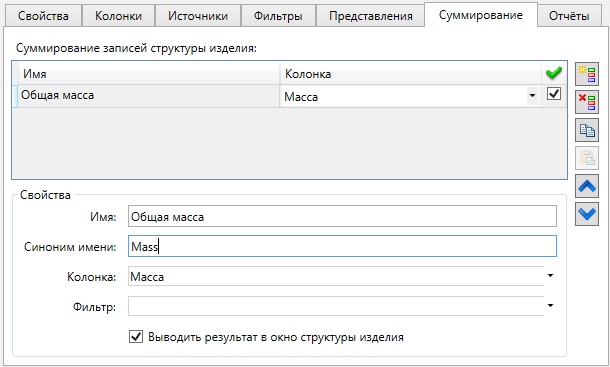

На данной закладке можно задать условия суммирования значений в колонках структуры изделия.

clip8140

Справа расположены иконки для создания clip8141, удаления clip8142, копирования/вставки clip8143/clip8144 через буфер и перемещения условий суммирования в списке clip8145 clip8146.

После создания условия суммирования, оно отображается в списке Суммирование записей структуры изделия.

В группе Свойства для каждого условия суммирования имеется следующий набор задаваемых параметров:

Имя. Задаёт имя условия суммирования.

Синоним имени. В этом поле можно задать синоним имени для условия суммирования. Этот синоним имени будет отображаться в окне Результаты суммирования, которое описано ниже.

Колонка. Из выпадающего списка нужно выбрать колонку, в которой будет проводиться суммирование данных.

Если параметр Суммировать значения при объединении записей установлен для выбранной колонки, он будет учтён при суммировании.

Фильтр. В выпадающем списке можно выбрать один из фильтров, созданный на закладке Фильтры, который будет учитываться при суммировании значений. Т.е. суммирование будет применено только к записям, удовлетворяющим условиям фильтра.

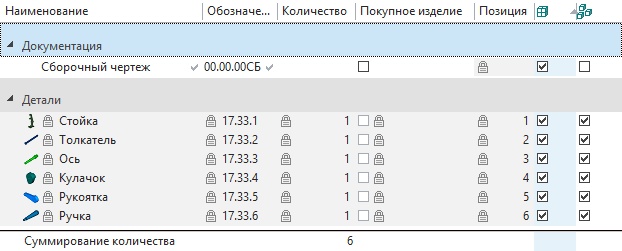

Выводить результат в окно структуры изделия. Когда флаг установлен, результат суммирования отображается в нижней части окна Структура изделия при вкючённом режиме Применить представление структуры изделия.

clip8147

Результаты суммирования

Результаты суммирования можно связывать с переменными. Для этого нужно выполнить следующую последовательность действий:

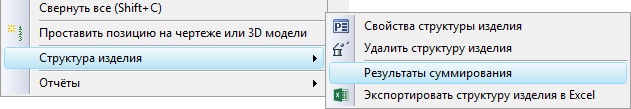

Для начала в контекстном меню структуры изделия нужно выбрать пункт Результаты суммирования.

clip8148

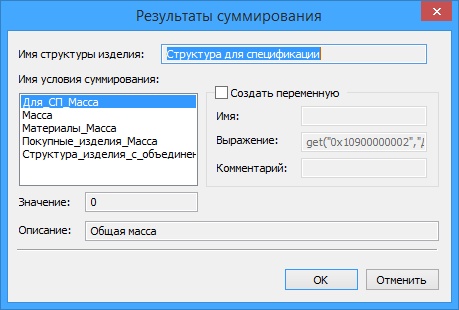

После этого откроется окно Результаты суммирования. В поле Имя структуры изделия отображается имя текущей структуры изделия.

clip8149

Необходимо активировать флаг Создать переменную и ввести Имя переменной. Для неё можно также ввести Комментарий.

В поле Выражение показана функция для получения значения переменной.

В поле Имя условия суммирования необходимо выбрать представление с необходимым условием суммирования.

Результат суммирования создаётся для каждого представления отдельно.

Пример: В структуре изделия существует четыре представления. Если создать для этой структуры одно условие суммирования, то в поле Имя условия суммирования появятся пять записей.

Четыре записи относятся к представлениям. Они считают сумму в колонке для включённых в представление записей.

Пятая запись показывает общую сумму в колонке без учета представлений, т.е. для всех существующих записей.

Для каждой из пяти записей учитывается фильтр применённый для данного суммирования.

Имя условия суммирования формируется из двух частей. Первая часть этого имени – имя/синоним имени представления (Для СП), вторая - имя/синоним имени условия суммирования (Sum).

Если для представлений и условий суммирования заданы синонимы имени, то в поле будут отображаться они. В противном случае будут отображаться имена.

При выборе записи в списке Имя условия суммирования в полях Значение и Описание отображается информация по выбранному условию суммирования.



Смотри: Типы структуры изделия
