Команда "QLayers" - Слои

Return to chapter overview



Вызов команды:

Пиктограмма

Лента

3D модель → Стиль → Слои

Чертёж → Стиль → Слои

Сборка → Стиль → Слои

Листовой металл → Стиль → Слои

Грани → Стиль → Слои

Сварка → Стиль → Слои

Примитив → Стиль → Слои

Редактирование → Документ → Слои

Рабочая плоскость → Стиль → Слои

Клавиатура

Текстовое меню

<QL>

Настройка > Слои



Слой - параметр каждого элемента чертежа, определяющий его принадлежность какой-либо группе элементов чертежа. Слой задается именем. С помощью слоев можно управлять свойствами групп элементов. Можно прорисовать их одним цветом, сделать невидимыми или недоступными для выбора.

Если имя слоя не задано, элементу присваивается системный слой, называемый еще слоем по умолчанию.

Команда QLayers позволяет управлять слоями чертежа.

Для слоя, выбранного в списке, могут быть заданы следующие атрибуты:

невидимый;

замороженный;

экранный;

невидимый при вставке в сборку;

видимый только при вставке в сборку;

один цвет;

толщина линий.

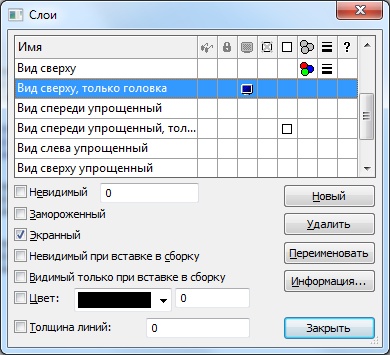

После вызова команды на экране появляется диалоговое окно:

clip6098

В команде QLayers можно создать новый слой, переименовать или удалить существующий, отсортировать список слоёв. Для этого нажмите левую кнопку мыши на названии столбца "Имя". Заданный порядок слоёв учитывается во всех диалогах системы, позволяющих выбрать слой.

Для задания параметров слоя выберите слой в списке и установите для него необходимый флаг в нижней части окна или нажмите Левый клик Текст в соответствующей ячейке таблицы. Вы можете изменить параметры нескольких слоев одновременно - множественный выбор осуществляется при помощи стандартных сочетаний клавиш.



1. Элементы невидимого слоя не отображаются на экране. Их доступность для выбора определяется параметром "Экран|Выбор элементов" команды ST: Параметры документа. Управлять видимостью слоя можно при помощи переменной. Переменная может иметь два значения: 0 – слой видимый и 1 – слой невидимый.

Значения переменной, отличные от 0 и 1, обрабатываются системой следующим образом: отбрасывается дробная часть, и полученное число сравнивается с 0. При совпадении слой будет видимым, в противном случае – невидимым.

2. Элементы чертежа, расположенные на "замороженном" слое, не доступны для выбора.

3. Если вы хотите, чтобы все элементы, принадлежащие какому-либо слою, были прорисованы на чертеже одним цветом, установите флаг и выберите необходимый цвет.

4. Существует возможность управлять видимостью элементов, принадлежащих одному слою, при вставке документа в качестве фрагмента в сборочный чертёж (опции видимый/невидимый при вставке в сборку).

5. Элементы, принадлежащие экранному слою не выводятся на печать.

6. Флаг "Толщина линий" позволяет задать значение толщины линий изображения, принадлежащих текущему слою.



Кнопка [Удалить] удаляет слой. Функция удаления слоя может быть выполнена как для неиспользуемых слоёв (помеченных знаком clip6163), так и для используемых. В случае удаления используемых слоёв пользователю предлагается два варианта поведения – либо удалить слой вместе со всеми размещёнными на нём элементами, либо перенести эти элементы на другой слой.

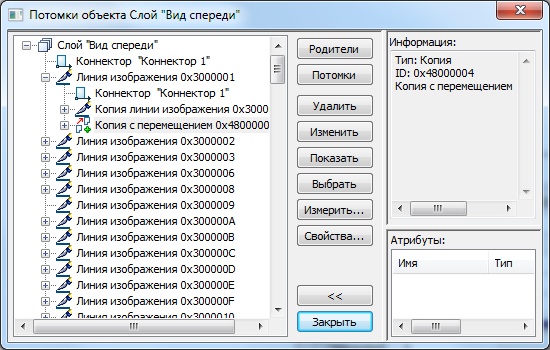

Кнопка [Информация] вызывает окно со списком всех элементов, лежащих на выбранном слое.

clip6100



С помощью слоев также, как и с помощью уровней, можно управлять видимостью элементов построения и других элементов чертежа. Для этого поместите их на какой-либо слой, а затем в команде QLayers задайте его "невидимым".

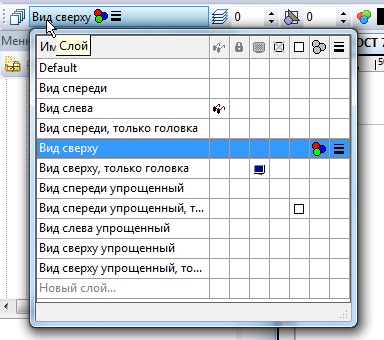

Упрощенный вариант команды вызывается при нажатии Левый клик Текст в поле слоя на системной панели. В появившемся окне можно изменять параметры любого слоя нажимая Левый клик Текст в соответствующей ячейке. Последняя строка в списке позволяет создать новый слой.

clip6099
