Таблица сварных швов

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

Сборка → Сборка → Таблица сварных швов

Сварка → Сварка → Таблица сварных швов

Клавиатура

Текстовое меню

<WT>

Сервис > Сварка > Таблица сварных швов



Создание таблицы сварных швов осуществляется с помощью команды “WT: Создать таблицу сварных швов”.

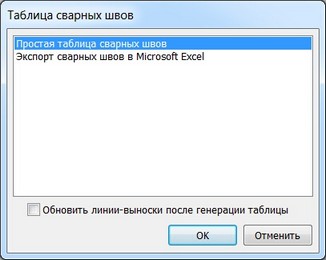

После вызова данной команды появляется окно диалога, в котором пользователь должен выбрать способ создания таблицы сварных швов. Изначально присутствуют два варианта:

clip4092

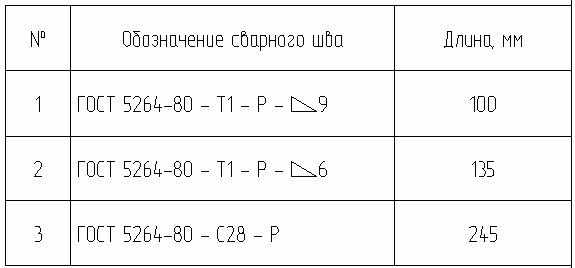

Простая таблица сварных швов. Таблица сварных швов создаётся на первой 2D странице текущего документа. Примерный вид таблицы представлен на рисунке ниже.

clip4032

Экспорт сварных швов в Microsoft Excel. Таблица сварных швов экспортируется в документ Excel.

Создание таблицы сварных швов в обоих случаях осуществляется с помощью макросов, находящихся в папке “…/T-FLEX CAD 11/Program/WeldReport”. При необходимости эти макросы можно самостоятельно изменить, определив в них другой вид таблицы сварных швов. Можно также создать собственные макросы для создания таблицы сварных швов, поместив их в ту же папку. В этом случае в вышеописанном диалоге будут присутствовать дополнительные варианты, соответствующие пользовательским макросам.

Подробно о работе с макросами можно прочитать в разделе “Макросы.
