Рабочая плоскость параллельная существующей, касательная к поверхности

Return to chapter overview



Последовательность выбора опций после вызова команды "3W":

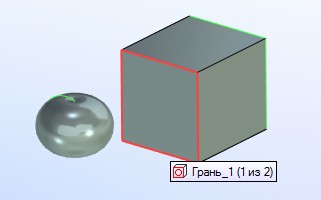

1. Выберите исходную плоскость

       <1>        - грань существующего тела;

       <2>        - существующую рабочую плоскость

Выбор возможен в 2D или в 3D окне, а также с помощью списка (опция (<Z>)).

3. Выберите поверхность касания при помощи опций:

       <5>        Выбрать грань, которой касается РП.

       <7>        Выбрать ребро, которого касается РП.

3. Опция (<O>) позволяет задать 3D точки, проекции которых на создаваемую рабочую плоскость будут определять положение и ориентацию осей системы координат рабочей плоскости (необязательное действие).

       <1>        Выбрать точку, задающую начало координат РП.

       <3>        Выбрать точку направления оси Х РП.

       <F>        Отменить выбор назначения системы координат.

4. Подтвердить создание рабочей плоскости - опция (<Y>).



Результатом описанных действий будет создание рабочей плоскости, расположенной параллельно исходной, касательной к выбранной поверхности (ребру). В результате описанных действий в соответствие рабочей плоскости ставится отдельная страница чертежа.
