FM - Создать 3D фрагмент

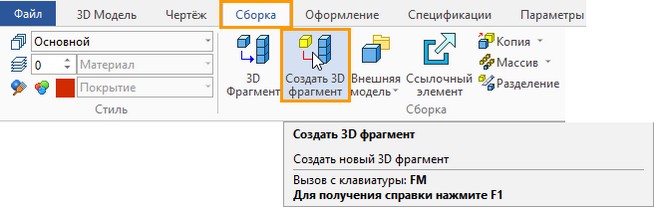

Вызов команды:



Команда создания фрагмента при работе со сборками по принципу «Сверху вниз».

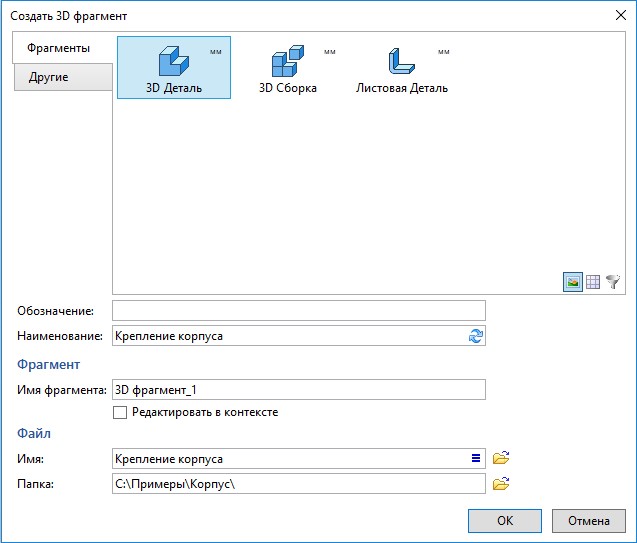

Диалог создания фрагмента появляется при вызове команды Создать 3D фрагмент.

Прототип фрагмента: «3D Деталь», «3D Сборка» или «Листовая деталь» – влияют на его свойства в структуре изделия и на доступные по умолчанию команды в ленте. В структуре изделия тип фрагмента можно поменять, а команды в ленте переключить, т.е. выбор прототипа не так важен, но для сокращения времени, конечно, будет лучше сразу выбрать нужный прототип.

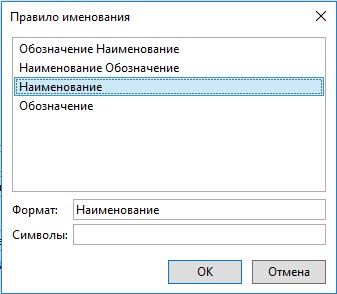

Обозначение и Наименование автоматически создают имя файла на диске. Принцип создания имени файла – можно настроить. Для этого нажимаем пиктограмму в поле «Имя» и появляется специальный диалог «Правило наименования». При помощи пиктограммы можно обновить имя файла по выбранному правилу наименования.

По умолчанию файл сохраняется в папку, где находится сборка.

Имя фрагмента. Определяет первую часть имени фрагмента в сборке при отображении фрагмента в окнах «3D модель» и «Структура сборки». Имя фрагмента и имя файла создают полное наименование фрагмента в сборке.

Редактирование в контексте сборки. Установка данного флага совмещает 3D сцену редактируемого фрагмента с 3D сценой сборки в которой файл был вызван на редактирование. В режиме контекста сборки доступен выбор элементов сборки для редактирования фрагмента.



Смотри: Проектирование сборок «Сверху вниз», Создание детали при помощи команды Создать 3D фрагмент, Деталь, Выгрузить
