Команда "3SS" - Сшить поверхности

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

3D Модель → Специальные → Грани → Сшивка

Грани → Операции → Сшивка

Клавиатура

Текстовое меню

<3SS>

Операции > Грани > Сшивка



Данная команда позволяет объединить набор разрозненных поверхностей в одно листовое тело и, если необходимо, создать из них замкнутый объём и получить твёрдое тело.



Для создания операции необходимо определить набор поверхностей, которые нужно объединить. В качестве исходных поверхностей могут быть выбраны 3D профили, грани или операции. В последнем случае операция должна представлять собой листовое тело, например, результат выталкивания или вращения проволочного контура, импорта поверхности из других приложений.

Сшиваемые поверхности должны быть смежными и не перекрывающимися.

В результате сшивки может быль получено либо твёрдое тело, либо новое листовое тело. По умолчанию создается твёрдое тело. При этом система пытается достроить недостающие грани до получения замкнутого объема.



clip3678



clip3679

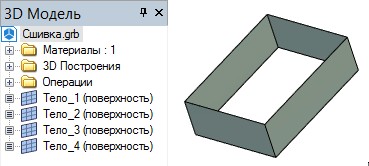

Исходная модель

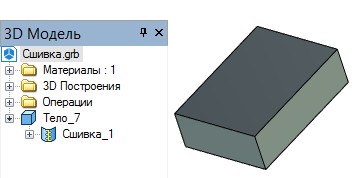

Создание твёрдого тела

Создание листового тела

В некоторых случаях (например, если достраиваемая поверхность должна иметь больше одной грани) создание твёрдого тела невозможно.

clip3680             clip3681



Для выполнения команды необходимо выполнить следующие действия:

1. Выбрать сшиваемые поверхности.

2. Задать дополнительные параметры (необязательное действие).

3. Подтвердить создание операции.



Выбор сшиваемых поверхностей

Для создания сшивки необходимо указать 3D элементы, определяющие набор сшиваемых поверхностей. Сделать это можно с помощью следующих опций автоменю:

       <R>        Выбрать 3D профиль

       <F>        Выбрать грань

       <O>        Выбрать листовое тело

Выбранные 3D элементы заносятся в список "Элементы" в окне свойств команды. При выборе граней какого-либо тела (или нескольких тел) можно дополнительно указать системе, какой набор граней данного тела (тел) использовать в сшивке: выбранные или все, кроме выбранных. Делается это с помощью параметра "Обрабатываемые грани". В остальных случаях (при выборе 3D профилей или целиком операций) данный параметр не оказывает влияния на результат сшивки.



Отменить выбор 3D элемента можно двумя способами:

- Повторно выбрать этот элемент в 3D сцене с помощью Левый клик Текст;

- Выбрать его в списке "Элементы" в окне свойств команды и нажать [Удалить].

Для отмены выбора сразу всех элементов используется опция:

       <K>        Отменить выбор всех элементов



Задание дополнительных параметров

Флажок "Создавать твёрдое тело" в окне свойств команды, указывает, нужно ли создавать из сшиваемых граней твёрдое тело. Данная опция включена по умолчанию.



Сшивку можно использовать не только для объединения разрозненных поверхностей в одно тело. Данную операцию можно также использовать для создания поверхности по одной или нескольким граням тела. Для этого достаточно выбрать эту грань или грани в качестве сшиваемых. Флажок "Создать твёрдое тело" должен быть снят. В результате будет создано новое листовое тело. В дальнейшем его можно использовать для построения эквидистантной поверхности операцией "3SH - Оболочка".



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования операции "Сшивка" используется команда 3ESS.
