Команда "3VV" - Кривизна поверхностей

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

Измерение → Анализ геометрии → Кривизна поверхностей

Клавиатура

Текстовое меню

<3VV>

Сервис > Анализ геометрии > Кривизна поверхностей

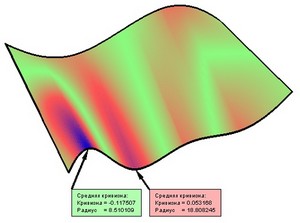

Данная команда позволяет измерить кривизну и радиус кривизны одной или нескольких выбранных граней.

clip0473

Можно увидеть распределение кривизны целиком по грани (для этого модель соответствующим образом изменяет свой цвет), или узнать значение кривизны в конкретной точке.



Для измерения кривизны можно выбирать как отдельные грани, так и операции целиком (то есть все грани данной операции).

       <F>        Добавление/Удаление грани

       <B>        Добавление/Удаление всех граней тела

Чтобы отменить выбор поверхности нужно еще раз кликнуть на неё. Чтобы отменить выбор всех объектов, нужно использовать опцию:

       <U>        Отменить выбор всех объектов

Сразу после выбора, грань изменит свой цвет в соответствии с типом выбранной для измерения кривизны и установками на закладке «Цвета». Работа с цветами при измерении кривизны поверхностей осуществляется точно так же, как это делается в команде «QC: Показать кривизну кривых».

При выборе дополнительных граней происходит изменение диапазона значений кривизны, поэтому цвет выбранных ранее граней может меняться.



Типы измеряемых величин

Как и при измерении кривизны кривой, в данной команде можно выбрать измеряемую величину: «Кривизну» или «Радиус кривизны». Однако необходимо задать ещё и тип измеряемой величины.

Тип измеряемой величины задаётся с помощью списка «Тип», расположенного в верхней части окна свойств.  Кривизна поверхности в конкретной точке зависит от направления, в котором измеряется кривизна. В одном направлении кривизна будет максимальна, в другом – минимальна. В соответствии с этим программа позволяет измерять следующие типы величин:

«Минимальная» или «Максимальная». При этих значениях параметра, измерение будет проходить по минимальным или максимальным значениям измеряемой величины в каждой точке выбранной поверхности.

«Средняя» - это сумма минимальной и максимальной измеряемых величин, делённая пополам.

«Полная» - это произведение минимальной и максимальной измеряемых величин.

«По U» и «По V» - при данных параметрах величина будет измеряться в одном из направлений.



Измерение кривизны в точке

Для измерения кривизны в конкретной точке используется опция:

       <C>        Измерение кривизны в любой точке

clip0480

Теперь, если подвести курсор к любой точке поверхности, рядом с курсором появятся измеряемые значения. Типы показываемых значений задаются параметром «Показываемое значение», находящимся на закладке «3D Метки».  Если кликнуть в какой-либо точке грани, будет создана 3D метка.

Работа с 3D метками ведётся точно также как в команде «QC: Показать кривизну кривых», за тем исключением, что параметр «Показываемое значение», расположенный на закладке «3D метки», может принимать не два, а три значения.

Кроме создания 3D метки, при клике на грани, измеренные параметры могут заноситься в отчёт. При клике на грань в отчёт заносятся: координата точки, значения кривизны всех типов и значения радиуса кривизны всех типов. Работа с закладкой «Результаты измерений в точках» ведётся так же, как и в команде «QC: Показать кривизну кривых».

Чтобы найти точки максимальной и минимальной кривизны заданного типа, необходимо использовать опцию:

       <M>        Найти минимум и максимум кривизны

При использовании этой опции автоматически будут созданы две 3D метки, красного и синего цвета, указывающие на точки максимальной и минимальной кривизны.
