Команда "AX" - Создать обозначения осей

Navigation:  Создание чертежа >

Команда "AX" - Создать обозначения осей

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

Чертёж → Чертёж → Оси

Рабочая плоскость → Чертёж → Оси

Клавиатура

Текстовое меню

<AX>

Чертёж > Оси



Команда предназначена для нанесения обозначения осей (обозначения осей являются линиями изображения ).

При работе команды доступны опции:

clip7747        <End>        Закончить ввод.

       <P>        Задать параметры линий изображения (по умолчанию установлена штрихпунктирная линия).

       <1>        Cоздать ось двух линий.

       <2>        Две оси окружности или эллипса.

       <3>        Горизонтальная ось.

       <4>        Вертикальная ось.

       <Esc>        Выйти из команды.

После вызова команды автоматически устанавливается штрих – пунктирный тип линии изображения, который используется для нанесения осевых линий. Изменить тип линии вы можете либо в системной панели clip4779, либо в параметрах линии изображения, окно диалога которых вызывается с помощью опции . При этом вы установите тип линии, используемой данной командой в текущем чертеже.

Для нанесения обозначения осей необходимо выбрать линию изображения.

Опция (<1>) позволяет создать осевую линию между двумя линиями изображения. В качестве линий изображения могут быть выбраны два отрезка или две дуги окружностей одинаковых диаметров. Выбор осуществляется с помощью Левый клик Текст. Выбираемые элементы подсвечиваются.

clip4780       clip4781

Если в текущем сеансе установлен режим объектной привязки, то при выборе второго отрезка или дуги появится динамическое изображение осевой линии. Если режим объектной привязки отключен, то обозначение осевой линии появляется только в результате подтверждения выбора. Подтверждение выбора элементов для создания осевой линии осуществляется опцией clip7747.

В качестве пределов осевой линии используются перпендикуляры, опущенные из конечных точек выбранных линий изображения на осевую линию.

clip4782     clip4783   clip4784

Существует возможность продлить осевую линию с одной или двух сторон, для этого нужно дополнительно выбрать одну или две линии изображения, осевая линия будет

продлена до пересечения с перпендикуляром, опущенным из конечной точки выбранной линии изображения. Если в качестве дополнительных линий указываются две линии изображения, то создание осевой линии происходит автоматически, без подтверждения опцией clip7747.

Опция (<2>) позволяет нанести сразу две осевые линии окружности, эллипса или дуги. Для этого достаточно лишь выбрать линию изображения окружности, эллипса или дуги. Выбираемые элементы подсвечиваются, и появляется динамическое отображение осевых линий (в случае установленного режима объектной привязки). В качестве пределов для осевых линий используются радиусы выбранных элементов. После выбора осевые линии создаются автоматически, не требуя подтверждения.

clip0546   clip0547   clip0548

Опции (<3>) (<4>) позволяют создать соответственно горизонтальные и вертикальные осевые линии для окружностей и дуг окружностей. Для эллипсов или дуг эллипсов в качестве горизонтальной - является большая полуось, в качестве вертикальной – малая.

При выборе одной из опций автоматически устанавливается режим объектной привязки , поэтому для выбора доступны только линии соответствующего типа.

clip0549   clip0550  или clip0551   clip0552

При использовании следующих опций необходимо сначала задать 2D узел, а затем уже линию изображения окружности, эллипса или дуги:

_p21        <5>        Оси под углом по узлу

_p22        <6>        Радиальная ось по узлу

_p23        <7>        Касательная ось по узлу

_p24        <8>        Ось по окружности и радиальная ось

Опция _p21 позволяет нанести две перпендикулярные прямые оси окружности (дуги окружности, эллипса), одна из которых проходит через заданный центр.

Опция _p22 позволяет создать радиальную (прямую) ось окружности (дуги окружности, эллипса), проходящую через заданный центр.

clip0553

Оси под углом по узлу

clip0554



Радиальная ось по узлу

Опция _p23 создаёт касательную ось окружности (дуги окружности, эллипса), т.е. прямую ось, перпендикулярную радиусу, проходящему через заданный центр.

Опция _p24 позволяет нанести ось на полную окружность и радиальную (прямую) ось для окружности или эллипса, проходящую через заданный центр.

clip0555



Касательная ось по узлу

clip0556

Ось по окружности и радиальная ось

Для создания осей с использованием опций _p21, _p22, _p23 и _p24 сначала необходимо указать центральный узел, а затем – линию изображения окружности, эллипса или дуги. После выбора осевые линии создаются автоматически, не требуя подтверждения.

clip0557       clip0558         clip0559

Обратите внимание, что после создания осей команда остаётся в режиме создания осей с тем же центральным узлом. Для создания ещё одной оси (или пары осей) достаточно выбрать следующую линию изображения окружности, эллипса или дуги. Для того, чтобы вернуться на стадию выбора центрального узла, достаточно нажать Правый клик Текст или воспользоваться опцией в автоменю команды.

Ещё одна опция автоменю команды позволяет создать наклонные оси через центр для двух окружностей (эллипсов) с дугой на размер этих окружностей (эллипсов):

_p25        <9>        Ось по дуге и радиальная ось

Для создания осей с помощью данной опции сначала необходимо выбрать центральный узел. Затем следует указать две линии изображения – окружности или эллипсы. При подводе курсора мыши ко второй линии изображения на экране динамически отображается вид будущей оси по дуге. В этот момент можно изменить направление дуги с помощью опции:

       <Tab>        Изменить направление дуги

Для завершения создания осей следует нажать clip7747 в окне свойств или автоменю команды.

clip0561 clip0562 clip0563

clip0564 clip0565

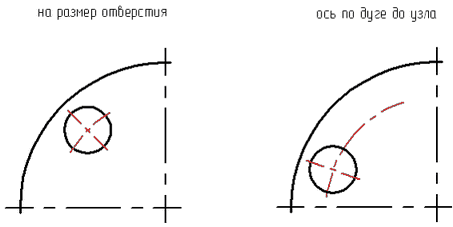

Вторую линию изображения можно не задавать или выбрать вместо неё 2D узел. В этом случае создаётся наклонная ось с дугой на размер одной окружности, или наклонная ось с дугой до узла.

clip0560



Редактирование осей

Так как созданные оси сохраняют ассоциативную связь с исходными элементами, то и их изменение происходит наряду с изменениями исходных элементов. Оси можно удалить, задать для них новые параметры или имя при помощи контекстного меню, вызванного при выборе оси Правый клик Текст, или команды “EG: Изменить изображение



Смотри: Содержание , Команды T-FLEX CAD в алфавитном порядке
