Размер по дуге

Return to chapter overview



Для создания размера дуги окружности используется опция <A>. После её вызова в автоменю появятся пиктограммы:

<N>  Выбрать узел.

<Esc>  Вернуться в предыдущий режим.

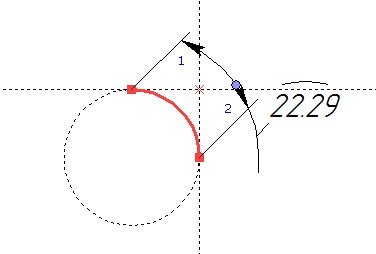

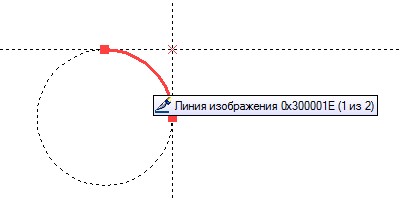

Создание размера для полной дуги начинается с выбора соответствующей линии изображения. Выносные линии размера в этом случае будут привязаны к узлам в конечных точках выбранной дуги.

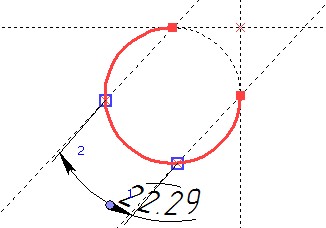

Если же необходимо создать размер для части дуги или окружности, ограниченной двумя узлами, требуется поочерёдно:

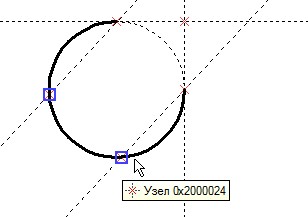

1.Выбрать начальный узел измеряемой дуги.

2.Выбрать конечный узел измеряемой дуги.

3.Выбрать дугу или окружность, проходящие через эти узлы. В автоменю доступна дополнительная опция <C>.





После этого становится доступен ряд опций для задания вида и положения создаваемого размера:

       <P>        Задать параметры размеров.

Левый клик Текст        <Enter>        Установить место расположения размерного числа.

       <Shift+D>        Выбрать связанный размер

       <Z>        Изменить направление полки.

       <Пробел>        Задать положение размера в абсолютных координатах

       <J>        Включить режим центрирования размера.

       <T>        Привязать размер к узлу

       <K>        Разрушить привязку (доступна, если размер привязан к узлу).

/        <H>        Параллельные/радиальные выносные линии.

       <Esc>        Отменить выбор элементов.

Описание действия этих опций дано в разделе "Между двумя параллельными прямыми".

Как и при создании размера между двумя прямыми, опция <Пробел> позволяет указать позиции размерных линий. Опция используется для привязки размера к узлу, а опция - для разрушения привязки. Для задания параметров создаваемого размера служит опция .

Опция позволяет изменить ориентацию выносной полки размера.

При включённом состоянии опции размерное число будет располагаться по центру между выносными линиями. При отключённом режиме центрирования размерное число располагается в месте указания курсора.

Для размера по дуге введены дополнительные пиктограммы /, переключающие способ простановки выносных линий.



Смотри: Размеры , Dimension , Типы размеров
