Формат STL (Стереолитография)

Previous pageReturn to chapter overviewNext page

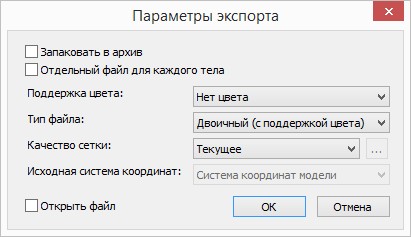

В окне Параметры экспорта для формата *stl имеются следующие параметры:

Запаковать в архив - сокращает объем полученного файла и позволяет хранить в одном файле все необходимые данные. Например, можно хранить вместе основной файл сцены и текстуры.

Отдельный файл для каждого тела. Для каждого тела в сборке будет создан отдельный файл выбранного формата с сеткой.

Поддержка цвета. Можно выбрать один из двух стандартных форматов: Формат VisCAM и SolidView или Формат Materialise Magics.Также можно выбрать пункт Нет цвета.

Тип файла:

Двоичный (с поддержкой цвета) – бинарный формат с поддержкой цвета. Тела хранятся в виде одной большой сетки.

ASCII (многотельность) – текстовый формат без поддержки цвета. Тела разделены на отдельные сетки.

Качество сетки задаёт качество изображения экспортируемой модели. Чем выше качество, тем больше размер файла.

Точность

Результат

Размер STL файла (формат ASCII)

По умолчанию

3,27 МБ



Увеличенная точность

13,1 МБ



Уменьшенная точность

21,7 КБ



С помощью опции можно открыть диалог пользовательского задания качества сетки.

Подробную информацию о настройках качества сетки можно найти в разделе «Параметры документа» в разделе «Закладка 3D».

Исходная система координат. Позволяет выбрать ЛСК, которая определит начальную ориентацию модели при открытии экспортированного файла.

Открыть файл. Опция позволяет открыть файл в программе, с которой этот формат ассоциирован.
