Команда "EXport" - Экспортировать

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

Файл → Экспорт

Клавиатура

Текстовое меню

<EX>

Файл > Экспорт



Экспорт из T-FLEX CAD возможен для следующих форматов:

Только для 2D чертежей:

Windows Metafiles (*.wmf);

Enhanced Windows Metafiles (*.emf);

Файл AutoCAD (*.dwg);

Файл AutoCAD DXF (*.dxf);

Файл AutoCAD DXB (*.dxb);

Метафайлы Т-FLEX CAD (*.bmf);

Метафайлы T-FLEX CAD с удалением невидимых линий (*.bmf).



Для 2D чертежей и 3D моделей:

Растровое изображение (*.bmp, *.jpg, *.gif, * tif, *.tiff, *.png),

Файлы формата PDF (*.pdf).



Только для 3D моделей:

3D документы

Файл Parasolid (*.xmt_txt);

Бинарный файл Parasolid (*.xmt_bin);

STEP (*.stp, *.step);

IGES ЗD (*.igs, *.iges);

JT (*.jt)

ACIS (*.sat, *.sab)

Формат RGK Zip (*.RGK_ZIP).

Формат RGK (*.RGK_XML);

Файлы формата PRC (*prc);

Файлы RGP (*.RGP).



Сеточная геометрия

Файл AutoCAD DXF 3D (*.dxf);

Стереолитография (*.stl);

Файлы PLY(*.ply);

Файлы формата OBJ(*.obj);

Файлы VRML 2.0 (*.wrl);

Файлы формата U3D(*.u3d);

Файлы X3D (*.x3d);

POV-Ray (*.pov);

Файлы формата Open Inventor (*.iv);

Rhino Model (*.3dm);

IFC (*.ifc);

3MF (*.3mf);

TF3D (*.tf3d).



При переносе моделей из T-FLEX CAD в другие системы и из других систем в T-FLEX CAD настоятельно рекомендуется, при наличии выбора между форматами IGES и STEP, использовать формат STEP как более развитый.

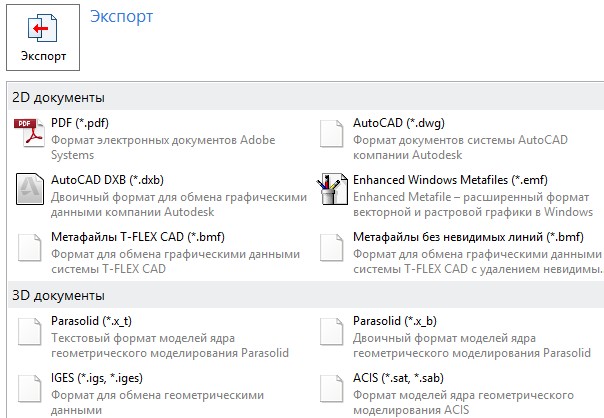

После вызова команды на экране появится окно с перечислением доступных для экспорта форматов. Выберите требуемый формат и нажмите кнопку [Экспорт] в верхней части окна.

В зависимости от выбранного формата экспорта далее либо сразу происходит сохранение файла (форматы Windows Metafiles, Enhanced Windows Metafiles, метафайлы Т-FLEX CAD, метафайлы без удаления невидимых линий), либо требуется задать дополнительные параметры, описанные ниже (для всех остальных форматов).





Форматы системы AutoCAD DXF, DXB, DWG



Растровое изображение (*.bmp, *.jpg, *.gif, *.tif, *.tiff, *.png)



Формат PDF



Форматы Parasolid (*.xmt_txt, *.xmt_bin)



Rhino Model (*.3dm)



Формат STEP (*.stp, *.step)



Форматы JT, ACIS, RGPPRC



Формат IGES (*.igs, *.iges)



Экспорт полигональных сеточных форматов

Когда модели экспортируются в полигональные сеточные форматы, их геометрическая форма преобразуется в набор треугольных элементов. Можно задавать точность полигональной модели. При повышении точности увеличивается число треугольников и размер конечного файла.

Для настройки экспорта большинства полигональных сеточных форматов используется окно Параметры экспорта. Набор параметров в этом окне зависит от выбранного формата.

Форматы x3d, u3d, iv, pdf3d



Формат POV-Ray (*.pov)



Форматы (ply, obj)



Печать 3D. Стереолитография (*.stl)
