Команда "IMport" - Импортировать |

|
Команда "IMport" - Импортировать |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Файл → Импорт |
Клавиатура |
Текстовое меню |
<IM> |
Файл > Импорт |
Импорт в T-FLEX CAD возможен для следующих форматов:
Только для 2D чертежей:
●Файлы AutoCAD (*.dwg);
●Файлы AutoCAD DXF (*.dxf);
●Файлы AutoCAD DXB (*.dxb);
●Файлы системы Компас (*.cdw, *.frw, *.spw, *.kdw).
Только для 3D моделей:
●Parasolid (*.xmt_txt, *.x_t, *.x_b, *.xmt_bin);
?AutoCAD DXF 3D/DWG 3D (*.dxf, *.dwg);
●STEP (*.stp, *.step);
●IGES ЗD (*.igs, *.iges);
●ACIS (*.sat, *.sab);
●SolidWorks (*.sldprt, *.sldasm, *.sldlfp, *.asm);
●Autodesk Inventor (*.ipt, *.iam);
●Siemens NX (Unigraphics) (*.prt);
●Creo (ProE) (*.prt, (*.prt.*, *.neu, *.neu.*, *.asm, *.asm.*, *.xas, *.xpr);
●Catia V5 (*.CATPart, *.CATProduct, *.CATShape);
●Catia V4 (*.model, *.dlv, *.exp, *.session);
●Solid Edge (*.asm, *.par, *.psm, *.pwd);
●Rhino (*.3dm);
●I-Deas (*.arc, *.unv, *.mf1, *.prt, *.pkg);
●VDA-FS (*.vda);
●JT (*.jt);
●PRC (*.prc);
●3dxml (*.3dxml);
●CGR (*.cgr);
●U3D (*.u3d);
●IFC (*.ifc).
3D изображения
●TF3D (*.tf3d);
●Open Inventor (*.iv);
●AutoCAD (*.dwg, *dxf, *.dxb),
●VRML 2.0 (*.wrl);
●X3D (*.x3d);
●3DS(*.3ds);
●PLY(*.ply);
●OBJ(*.obj);
●STL (*.stl).
При переносе моделей из T-FLEX CAD в другие системы и из других систем в T-FLEX CAD настоятельно рекомендуется, при наличии выбора между форматами IGES и STEP, использовать формат STEP как более развитый.
Для импорта форматов Creo/ProE, Catia V5, Catia V4, I-DEAS требуется дополнительная лицензия.
3D версия системы позволяет импортировать файлы форматов *.x3d, *.ply, *.obj, *.3ds, *.dxf, *.tf3d, *.stl, форматовVRML 2.0 (*.wrl) и Open Inventor (*.iv), файлы AutoCAD (*.dwg, *dxf, *.dxb), с помощью команды 3I: Вставить 3D изображение. Подробнее эта возможность описана в главе “3D изображения” руководства пользователя по трёхмерному моделированию.
Кроме того, возможен импорт файлов формата IDF (P-CAD) (*.brd, *.emn) с помощью отдельно устанавливаемого внешнего приложения «Печатные платы».
Форматы растровых изображений (*.bmf, *.bmp, *.jpg, *.jpeg, *.gif, *.dib, *.pcx, *.tga, *.tif, *.tiff, *.png), чертежи в формате (*.grb), метафайлы форматов (*.wmf) и (*.emf) могут быть импортированы на 2D чертёж с помощью команды IP: Картинка.

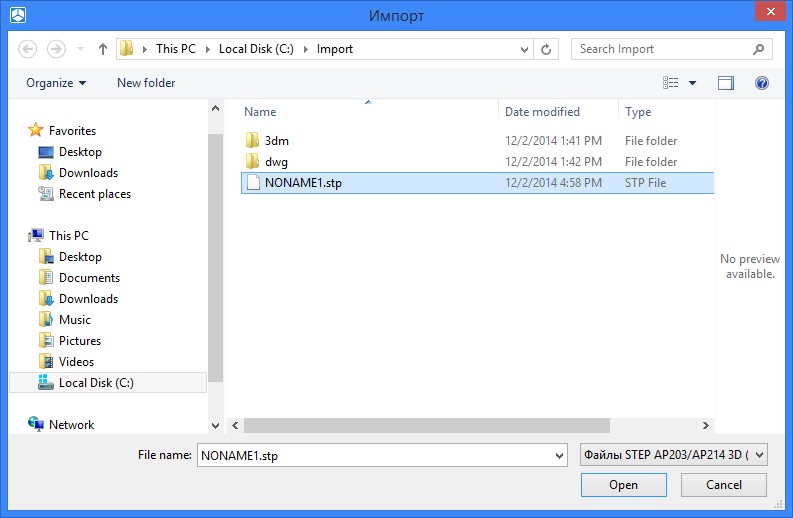

После вызова команды на экране появится стандартное окно открытия файла. В данном окне необходимо указать имя импортируемого файла и его формат. Далее появляется окно диалога для задания дополнительных параметров импорта (см. ниже).
Обратите внимание, что импорт файлов формата Autodesk Inventor поддерживается только в том случае, если на компьютере установлен Autodesk Inventor или Autodesk Inventor View.
Можно также импортировать файл, переместив его в 3D сцену открытого файла с помощью drag’n’drop.
В 3D версии системы для импорта файлов различных форматов можно также использовать команду 3MO: Вставить внешнюю модель.
Открыть импортируемую модель можно с помощью команды O: Открыть Документ или путём перетаскивания модели на панель из проводника Windows с помощью drag’n’drop.
При открытии файла с помощью команды O: Открыть Документ, можно выбрать вариант открытия Открыть или Открыть с параметрами.
При выборе Открыть с параметрами открывается диалог, аналогичный диалогу импорта из указанного формата. Таким образом можно открыть модель с указанными параметрами.
T-FLEX CAD можно задать как программу по умолчанию для форматов, которые можно открыть с помощью команды O: Открыть Документ.
Смотри: Содержание , EXport
