Команда "Get information" - Информация

Return to chapter overview



Вызов команды:

Пиктограмма

Лента



Клавиатура

Текстовое меню

<ALT F1>

? > Информация

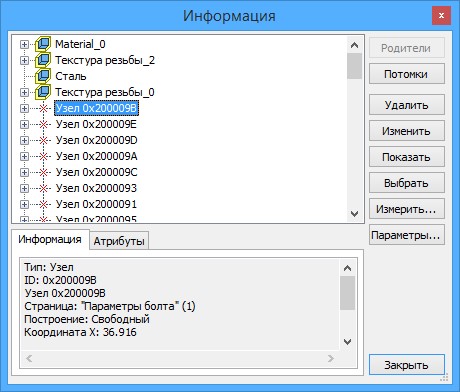

После вызова команды на экране появляется окно, содержащее дерево элементов. Если команда вызвана при активном окне 3D вида, то в окне отображается список 3D объектов, если при активном окне 2D вида, то - список элементов чертежа. Размер окна и размер полей, расположенных справа, можно изменять произвольным образом. Существует ещё один способ вызова команды - при помощи правой кнопки мыши. Когда система находится в режиме ожидания команды, укажите курсором мыши на интересующий вас объект и нажмите Правый клик Текст. В появившемся меню можно выбрать пункт "Информация". При этом, в окно будет выведена информация, относящаяся только к выбранному элементу. Таким же образом вы можете выбрать группу элементов с помощью окна, заданного перемещением мыши с нажатой левой кнопкой. В таком случае в окне информации будут сведения наборе выбранных элементов.

Последовательно раскрывая пункты списка, вы можете получить дерево связей выбранного элемента.

Если в документе были созданы отношения, то они показываются в дереве связей специальными иконками (иконка существующего отношения показывается рядом с элементом, к которому оно относится).



Для текущего объекта в дереве доступны следующие графические кнопки:

- Родители. Кнопка доступна, если текущий элемент создан на основе других элементов. В дереве отображается выбранный элемент и структура родительских элементов.

- Потомки. Кнопка доступна, если на основе текущего элемента созданы другие элементы. В дереве отображается выбранный элемент и структура элементов, являющихся его потомками.

- Удалить. Удаление текущего элемента.

- Изменить. Вызов команды редактирования элемента.

- Показать. Для текущего элемента выполняется команда "ZS - Показать выбранные элементы".

- Выбрать. Текущий элемент помещается в селектор (считается выбранным) и окно диалога закрывается.

- Измерить. Вызов команды измерения элементов ("PM - Измерить").

- Свойства. Просмотр и изменение параметров текущего элемента.

- Закрыть. Завершить выполнение команды.



[<<] [>>] Открывают и закрывают дополнительную консоль диалогового окна «Информация», содержащую следующие поля:

Окно "Информация". Данное окно содержит всю системную информацию о текущем элементе. Тип и идентификатор являются обязательными атрибутами любого элемента. Наличие других данных зависит от вида выбранного объекта.

Окно "Атрибуты". Отображает имя, тип и значение элемента (перечисленные поля заполняются внешними приложениями).



При работе с окном «Информация» пользователю доступны все средства навигации между окнами и  страницами текущего документа. Доступны команды изменения масштаба чертежа и другие действия, не меняющие состава текущего документа. Диалог закрывается автоматически при переходе в окно любого другого документа, при закрытии документа, при удалении объектов текущего документа, а также при изменении их свойств или создании новых объектов.

При открытии диалога "Информация" в случае наличия в документе большого числа объектов (более 1000), объекты в диалоге группируются по папкам, соответствующим типам объектов.
