Общие параметры листового материала

Previous pageReturn to chapter overviewNext page



Вызов команды:

Пиктограмма

Лента

3D Модель → Специальные → Листовой металл → Параметры

Листовой металл → Параметры

Клавиатура

Текстовое меню

<SMP>

Операции > Листовой металл > Параметры



Для всей группы команд работы с листовым металлом можно задать общие настройки. Они устанавливают значения основных параметров операций данной группы:

Толщину металла;

Основные параметры операций гибки – радиус гибки, положение нейтрального слоя пластической деформации, вид и размеры пазов-ослаблений, некоторые другие параметры.

Заданные настройки будут использоваться во всех командах работы с листовым металлом при значениях параметров По умолчанию. При изменении общих параметров будут меняться параметры использующих их операций.



Задание параметров листовых операций

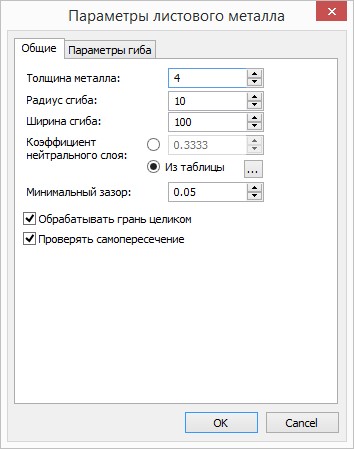

После вызова команды на экране появляется диалог “Параметры листового металла”. В полях данного диалога можно задать значения параметров по умолчанию для всех листовых операций данной 3D модели:



Закладка «Общие»

Толщина металла. Определяет толщину заготовки, предлагаемую команде создания листовой заготовки по умолчанию.

Радиус сгиба. Задаёт значение радиуса сгиба, устанавливаемое по умолчанию при создании гибки.

Ширина сгиба. Задаёт значение ширины сгиба по умолчанию.

Коэффициент нейтрального слоя (КНС). Определяет способ задания коэффициента нейтрального слоя при гибке и последующем разгибании детали.

Значение параметра может либо задаваться пользователем, либо определяться системой автоматически на основании таблицы зависимости КНС от отношения радиуса сгиба к толщине заготовки. Способ задания определяется положением соответствующего переключателя. Для автоматического определения КНС необходимо установить переключатель в положение “Из таблицы”. Другое положение переключателя позволит задать произвольное числовое значение в диапазоне от 0 до 1. При значении “0” нейтральный слой совпадает с гранью заготовки, выбранной для создания гибки, при “1” нейтральный слой совпадает с противоположной гранью заготовки.

Таблица для определения КНС хранится в документе модели. Для просмотра и изменения таблицы используется кнопка . При нажатии на кнопку открывается дополнительное окно “Коэффициенты нейтрального слоя”.



В данном окне отображается используемая в текущем документе таблица КНС. Она представляет собой табличную зависимость КНС (столбец “Коэффициент”) от величины отношения радиуса гибки и толщины заготовки (столбец “Радиус/толщина”). Флажок “Интерполяция” задаёт тип интерполяции данных таблицы: установленный флажок – линейная интерполяция (КНС представляет собой линейную функцию, интерполированную по данным таблицы), снятый флажок – табличная (КНС в виде ступенчатой функции по данным таблицы).



Используемую таблицу можно выгрузить в текстовый файл, нажав кнопку [Сохранить…].

Кнопка [Загрузить…] позволяет изменить таблицу, загрузив новые данные из предварительно созданного пользователем текстового файла “*.tnf” следующего формата: первая строка в файле должна задавать тип интерполяции: “Interpolation” – линейная, “Table” – табличная; следующие строки должны содержать данные таблицы – значения отношения радиуса гибки к толщине заготовки и соответствующие им значения КНС. Данные таблицы могут быть записаны произвольным образом - в одной строке или в нескольких, с разделителями в виде пробелов или табуляции. Например, таблице, используемой по умолчанию, соответствует файл:



Interpolation0.5   0.25

0.8   0.3

1   0.35

2   0.37

3   0.4

4   0.41

5   0.43

10   0.47

12   0.5





Загруженная из файла таблица сохраняется в документе текущей модели и в дальнейшем используется при работе с ней.

Минимальный зазор. Определяет ширину реза при создании операций с листовым металлом.

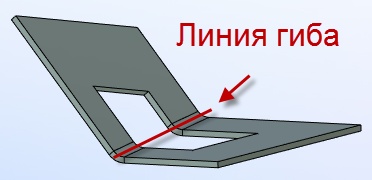

Обрабатывать грань целиком. Параметр важен при проведении операций с листовым металлом определённой геометрии (например, когда необходимо согнуть листовое тело с вырезом по заданной линии). При установленном параметре, всё тело вдоль выбранной линии будет сгибаться, не нарушая логику построения.

clip6468

Проверять самопересечения. Параметр важен при создании операции «Гибка». Он позволяет отслеживать самопересечение отогнутых листовых граней. При установленном флаге система не позволит создать гибку, результат которой приводит к пересечению с исходным телом.

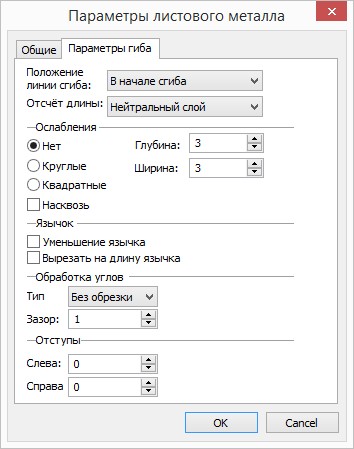

Закладка «Параметры гиба»

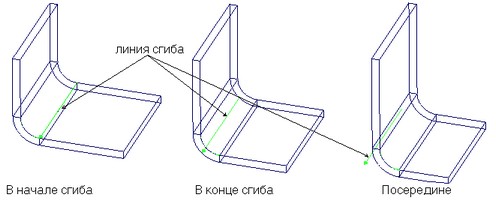

Параметр “Положение сгиба” позволяет задать положение зоны сгиба относительно базовой линии гибки: “В начале сгиба”, “Посередине сгиба” или “В конце сгиба”.

smp_1

Способ задания длины язычка при приклеивании задаётся параметром “Отсчёт длины”. Четыре значения выпадающего списка – “Нейтральный слой”, “Внешняя сторона”, “Внутренняя сторона”, “Прямая часть” – позволяют установить по умолчанию требуемый вариант отсчёта.

Группа параметров “Ослабления” позволяет определить вид и размеры ослаблений, создаваемых при гибке по умолчанию:

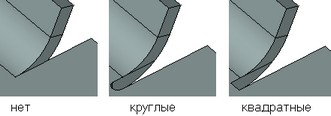

Тип ослаблений определяется положением переключателя: “Нет” (ослабления не создаются), “Круглые”, “Квадратные”.

bend_1

Параметры “Глубина” и “Ширина” позволяют задать размеры по умолчанию для ослаблений: глубину передней (выступающей за линию сгиба) части и ширину паза.

Установка флага “Насквозь” включает режим прорезки паза до краёв заготовки.

bend_2

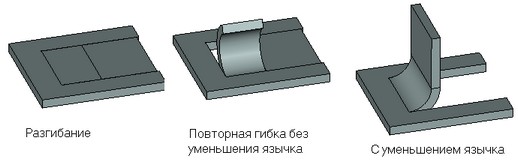

Группа параметров “Язычок” позволяет установить по умолчанию различные режимы обрезки при гибке. Необходимость уменьшения язычка при отгибании и приклеивании указывается с помощью флажка  “Уменьшение язычка” – при включённом флажке данный режим будет активирован по умолчанию.

bend_4

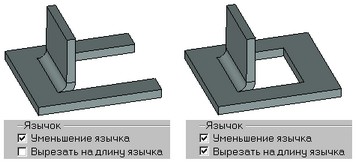

Флажок “Вырезать на длину язычка” позволяет задать для приклеивания способ удаления материала заготовки под язычком: при установленном флажке по умолчанию материал будет удаляться только на длину язычка, при снятом – до края заготовки.

bend_5

Включить по умолчанию обрезку пересекающихся частей язычка и заготовки при приклеивании позволяет параметр “Обработка углов”. Для этого достаточно выбрать в выпадающем списке вариант “С обрезкой” и задать необходимую величину создаваемого зазора в одноимённом параметре. При установленном значении “Без обрезки” пересекающиеся части по умолчанию обрезаться не будут.

Последняя группа параметров – “Отступы” – определяет отступы от краёв базовой линии гибки. Положение отступов (“Слева”, “Справа”) определяется системой произвольно.

bend_3

Значения параметров, заданные в команде “SMP: Параметры по умолчанию для листовых операций”, будут использоваться по умолчанию во всех командах работы с листовым металлом. У текстовых и числовых параметров этому будет соответствовать значение “По умолчанию”. Для числовых параметров справа от поля ввода будет отображаться используемое значение.
