Создание нового документа

Previous pageReturn to chapter overviewNext page

Для создания новых документов можно использовать диалог “Приветствие” (см главу “Быстрое начало”). При стандартных настройках системы этот диалог всегда присутствует на экране. С  его помощью можно создавать новые документы на основе прототипов, а также открывать уже существующие документы из списка ранее использованных. Помимо диалога “Приветствие”, для создания новых документов можно использовать команды, сгруппированные в текстовом меню Файл.

Для создания нового чертежа вы можете воспользоваться командой FN: Создать новый чертёж:

Пиктограмма

Лента

Начало работыРабота с файлами → 2D Деталь

Клавиатура

Текстовое меню

<FN>,

<Ctrl><N>

Файл > Создать > 2D Деталь

Создать 3D модель позволяет команда F3: Создать новую 3D модель:

Пиктограмма

Лента

Начало работыРабота с файлами → 3D Деталь

Клавиатура

Текстовое меню

<F3>

Файл > Создать > 3D деталь



Для создания нового документа 2D сборки вы можете воспользоваться командой:

Пиктограмма

Лента

Начало работыРабота с файлами → 2D Сборка

Клавиатура

Текстовое меню



Файл > Создать > 2D Сборка

Для создания новой 3D сборки вы можете воспользоваться командой:

Пиктограмма

Лента

Начало работыРабота с файлами → 3D Сборка

Клавиатура

Текстовое меню



Файл > Создать > 3D Сборка

Документы сборок отличаются от обычных документов тем, что их структуры изделия содержат записи для формирования структуры сборочной единицы.

Имя нового документа будет зависеть от его прототипа. Первый созданный чертёж будет называться “2D Деталь 1”, первая созданная деталь – “3D Деталь 1”. При сохранении чертежа можно задать любое другое имя.

T-FLEX CAD не делает различий между файлами 2D чертежа и 3D модели. В документе, созданном как 2D чертёж, можно впоследствии создать и 3D модель. В документе, созданном командой F3: Создать новую 3D модель можно строить 2D чертежи.

Для создания новых документов используются файлы прототипов, указанные в команде Настройка > Установки, закладка Файлы. Прототипы содержат элементы и установки для нового документа.



Их можно изменить вручную, отредактировав файл соответствующего прототипа или задать имя другого файла прототипа.

Файлы-прототипы должны находиться в директории “…T-FLEX CAD\PROGRAM\Прототипы”. Имя директории для файлов-прототипов задано в команде Настройка >> Установки, закладка Папки.

Пользователь может самостоятельно создавать любое количество файлов прототипов.

Для создания нового файла по существующему прототипу служит раздел “Новый документ” диалога «Приветствие» или аналогичный ему диалог «Новый документ из прототипа», который вызывается командой FP: Создать новый документ на основе файла прототипа.

Открытие документа

Открытие документа в системе T-FLEX CAD осуществляется с помощью команды O: Открыть документ. Вызов команды:



Пиктограмма

Лента

Начало работы → Работа с файлами→ Открыть

Клавиатура

Текстовое меню

<O>,

<Ctrl> + <O>

Файл > Открыть



На экране появится окно диалога “Открыть”. Данное окно является стандартным окном открытия файлов для приложений Windows.

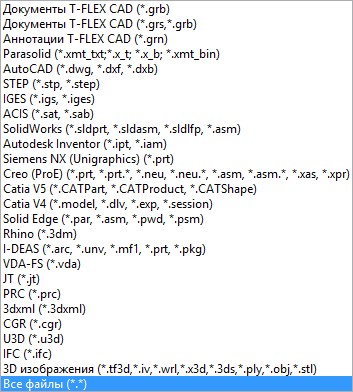

Команда позволяет открывать не только файлы форматов *.grb, но также открывать файлы в форматах других систем.

При открытии файла формата другой системы можно выбрать вариант открытия Открыть или Открыть с параметрами.

При выборе Открыть с параметрами открывается диалог, аналогичный диалогу импорта из указанного формата. Таким образом можно открыть модель с указанными параметрами.

Подробнее об импорте можно прочитать в главе «Импорт документов».
