Команда "SMF" - Выштамповка

Previous pageReturn to chapter overviewNext page

Вызов команды:

Пиктограмма

Лента

3D Модель → Специальные → Листовой металл → Выштамповка

Листовой металл → Операции → Выштамповка

Клавиатура

Текстовое меню

<SMF>

Операции > Листовой металл > Выштамповка



Команда "Выштамповка" предназначена для быстрого создания часто используемых элементов листовой штамповки (канавки, буртики  и т.п.). При создании операции используется специальная библиотека, содержащая заготовки типовых элементов штамповки. По умолчанию используется библиотека <Sheet Metal Features>, поставляемая вместе с системой. Если в параметрах документа (закладка "3D")  единицы длины заданы в дюймах, то при создании выштамповки будет использоваться библиотека <Sheet Metal Features Inch>. Имена папок, в которых записаны конфигурации этих библиотек, задаются в команде "SO - Установки" (закладка "Папки"). При необходимости библиотеку можно дополнять собственными элементами. Правила создания новых элементов для использования в операции выштамповки описаны в разделе "Создание нового элемента выштамповки".

При работе команды производится вставка заранее заготовленного 3D фрагмента по специальному сценарию. Каждый из фрагментов имеет набор переменных с фиксированными именами, которые предназначены для изменения геометрических размеров элемента выштамповки.

Следует отметить, что кроме операций выштамповки для получения объекта требуемой формы  можно пользоваться обычными операциями: выталкивания, булевыми и др. К примеру, вырубка может быть получена при помощи выталкивания и булевой операции вычитания.

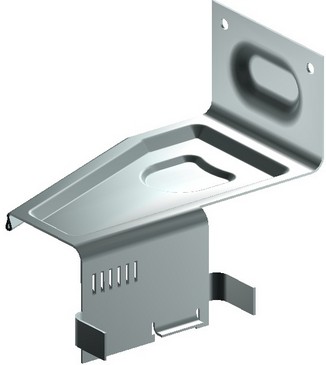

clip7634

Вызов команды "Выштамповка" также доступен из контекстного меню для выбранного 3D профиля, созданного на грани (в этом случае при входе в команду текущий профиль будет считаться выбранным).

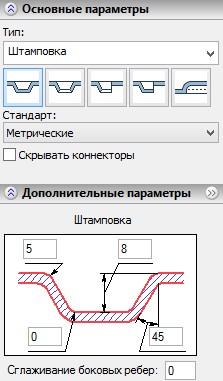

Тип штамповки можно выбрать из выпадающего списка быстрого доступа или щёлкнув на соответствующей этому типу иконке. Если в списке выбран тип, иконка которого отсутствует в окне свойств, то крайняя правая иконка будет заменена на иконку последнего выбранного типа.

В выпадающем списке есть пункт “Выбрать”. С его помощью можно выбирать элементы из пользовательских библиотек.

Содержимое списка связано с выбранным типом в поле Стандарт. При изменении стандарта, список изменяется соответственно.

Для выбора библиотек штамповок используется опция:

<С>

Конфигурация библиотек

Подробную информацию о конфигурациях можно найти в главе “Отверстия”.

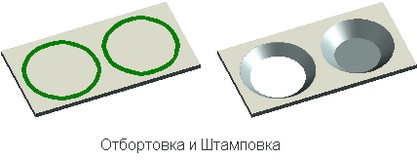

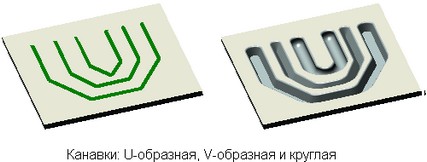

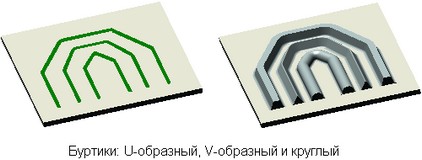

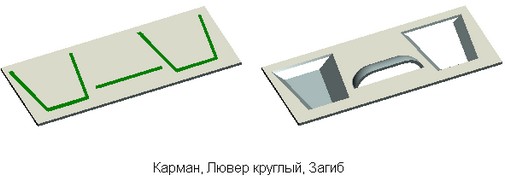

В качестве геометрической основы для операции служит плоский 3D профиль, полностью лежащий на одной из граней заготовки. При создании различных элементов выштамповки к профилю предъявляются определённые требования. Например, для большинства стандартных элементов (кроме “Штамповки” и “Отбортовки”) профиль обязательно должен быть одноконтурным. Элементы “Загиб”, “Карман” и “Лювер круглый” требуют незамкнутого профиля, “Штамповка” и “Отбортовка” – обязательно замкнутого, а при создании остальных стандартных элементов подойдёт и замкнутый, и незамкнутый профиль.



Создание типовых операций листовой штамповки

Для создания элемента выштамповки необходимо сделать следующее:

1.Выбрать 3D профиль, который станет основой для создания операции. Режим выбора профиля активизируется автоматически при входе в команду. Об этом свидетельствует нажатая опция автоменю:

<A>

Выбрать 3D профиль

Для выбора профиля достаточно выбрать его в 3D сцене с помощью Левый клик Текст или указать его в дереве модели. Выбранный профиль будет подсвечен.

Исходный профиль может быть выбран автоматически при вызове команды из режима черчения на активной рабочей плоскости или из контекстного меню для 3D профиля соответствующего типа.

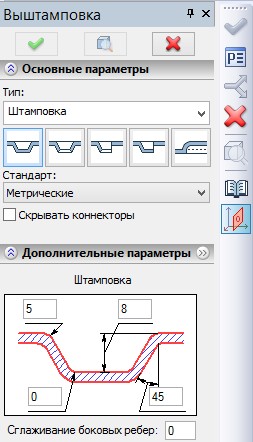

2.В окне свойств команды выбрать требуемый элемент выштамповки из имеющихся в библиотеке (в нижней части окна при этом отразится диалог параметров выбранного элемента).

3.В диалоге параметров выбранного элемента, отражаемом в окне свойств операции, задать необходимые значение параметров.

Диалог параметров каждого элемента содержит схематичное изображение создаваемого элемента с полями ввода всех геометрических размеров. Для задания любого размера достаточно поместить курсор в соответствующее поле ввода на схеме и ввести требуемое число.

Подтвердить создание операции.



Опция (<F5>) позволяет отобразить в 3D сцене создаваемое тело до подтверждения его создания. Повторный вызов этой опции возвратит систему в состояние создания операции.

Вызов опции (<I>) при выбранном элементе позволяет выбрать другой элемент того же типа, расположенный за ним, без дополнительного поворота 3D сцены.

Выход из команды или отмена создания операции осуществляются при помощи опции (<Y>) или нажатием клавиши <Esc> или правой кнопки мыши.



Для редактирования созданной операции используется команда ESF.
