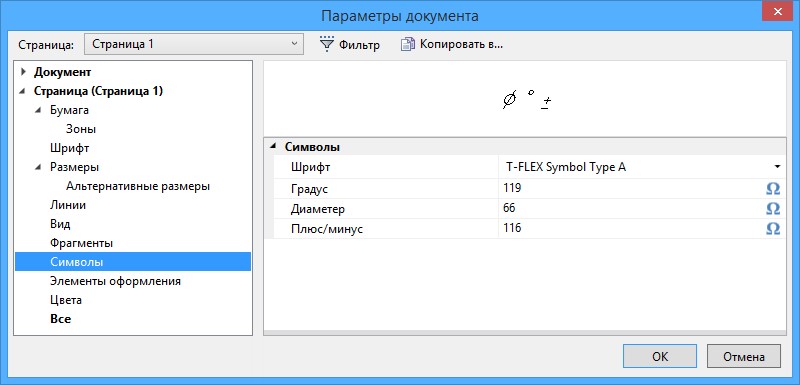

Шрифт. Задаёт шрифт специальных символов, используемый на данной странице.

Градуса. Устанавливается символ, который будет вставляться в чертёж, если набрать в текстовом поле «%%d». По умолчанию устанавливается код символа градуса - 119.

Диаметр. Устанавливается символ, который будет вставляться в чертёж, если набрать в текстовом поле «%%c». По умолчанию устанавливается код символа диаметра - 066.

Плюс/минус. Устанавливается символ, который будет вставляться в чертёж, если набрать в текстовом поле «%%p». По умолчанию устанавливается код символа плюс/минус - 116.

Новый код символа при замене шрифта можно указать самостоятельно, набрав соответствующее число или выбрав символ в меню “Вставка символа” при нажатии на кнопку [Выбрать]. При выборе символа из таблицы код символа проставляется автоматически.



Смотри: Специальные символы , ST: Параметры документа
