Для того, чтобы в текст, помимо обычных символов, можно было вставлять различные технические и другие символы, используется специальный шрифт специальных символов. Имя этого шрифта задается в команде ST: Параметры документа (закладка "Символы"). В программе по-умолчанию используется шрифт "Symbol", в котором находятся символы диаметра, допусков формы и расположения поверхностей и т.д. В принципе вы можете использовать любой другой шрифт в качестве специального.

Для того, чтобы в тексте появился символ из специального шрифта необходимо использовать следующую форму - %%N, где N - код спецсимвола. Помочь в выборе правильного символа может меню спецсимволов, вызываемое комбинацией <Alt><F9> при вводе текстовой строки.

В системе существует также возможность задания наиболее часто употребляемых спецсимволов и режимов, аналогично тому, как это делается в других системах:



%%c - диаметр;



%%d - градус;



%%p - плюс-минус;



%%u - включить/выключить режим подчеркивания текста;



%%o - включить/выключить отрисовку линии над текстом;



%%r - включить/выключить отрисовку рамки вокруг текста.

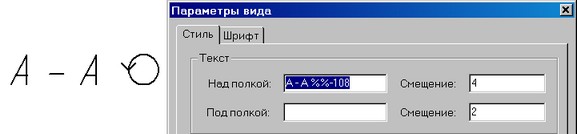

Если необходимо отменить угол наклона шрифта для отдельного символа, включённого в строчный текст, то перед кодом символа пишется знак "минус". Например, "%%-108".
