Окно Элементы модели

Navigation:  »No topics above this level«

Окно Элементы модели

Return to chapter overview

Для отображения всех существующих в документе элементов используется окно Элементы модели.

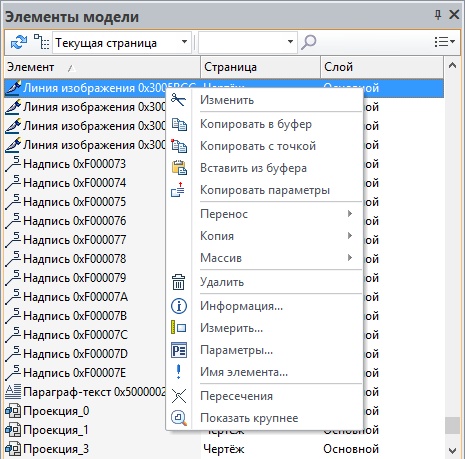

В окне отображаются как 2D, так и 3D элементы. Для каждого из элементов доступно контекстное меню с соответствующим набором команд.

clip1012

При выборе элементов из списка, они подсвечиваются в сцене и на чертеже.



В окне можно выбирать элементы для использования в текущей операции, например, выбрать линии изображения для операции Копирование.



Это окно особенно полезно при работе с чертежами. Оно предоставляет информацию по каждому элементу чертежа на текущей странице или на всех страницах документа.



Инструментальная панель

Для работы с окном используется инструментальная панель.

clip1013

Для обновления содержания окна используется опция clip1016.

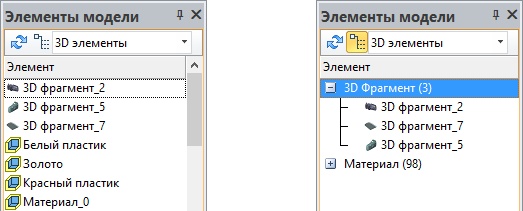

С помощью опции clip1018 можно включать и отключать группировку элементов по типу.

clip1019

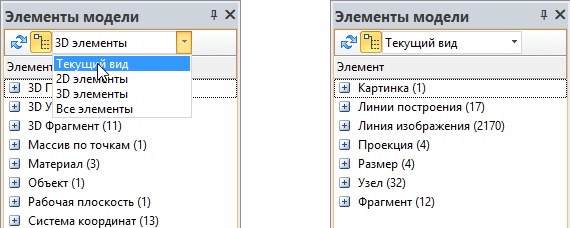

Для настройки отображения элементов в окне используется выпадающий список.

clip1020

Текущий вид – отображает элементы, расположенные в текущем активном виде.

2D элементы – показывает все 2D элементы, существующие в документе.

3D элементы - показывает все 3D элементы, существующие в документе.

Все элементы - показывает все элементы, существующие в документе.

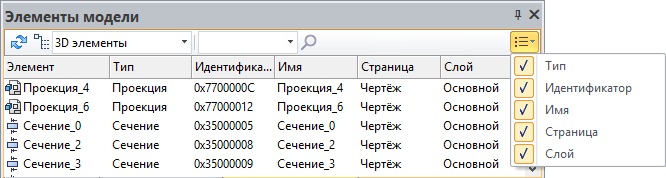

В правом углу окна можно выбрать колонки, в которых будет выводиться информация об элементах: тип, идентификатор, имя, страница и слой.

clip1021

Поиск элементов можно осуществлять с помощью строки поиска.

clip1022

Для записей окна Элементы модели доступна группировка и сортировка.

Подробную информацию о группировке и сортировке можно найти в главе “Переменные”.



Смотри: Содержание
