Редактор внешних переменных фрагмента

Return to chapter overview



Опция _34 вызывает окно диалога для задания значений внешним переменным фрагмента. Она доступна в автоменю команд "FR  - 2D фрагмент", "3F  - 3D фрагмент" при нанесении элемента сборки или в контекстном меню для существующего элемента сборки. В зависимости от установленного значения параметра "Редактор внешних переменных" команды ST: Параметры документа, закладка "Разное" в документе фрагмента в сборке данная опция будет вызывать встроенный редактор переменных, внешнюю программу или диалог пользователя, созданный с помощью элементов управления.



Встроенный редактор переменных содержит окно со списком внешних переменных фрагмента. Выбрав необходимую переменную в списке Вы можете задать её значение введя число или имя переменной сборки в соответствующее поле колонки "Значение". Параметр "Список переменных" становится доступным при наличии в документе фрагмента диалога пользователя. При установленном флаге работает встроенный редактор внешних переменных, иначе работает диалог пользователя (будет описан ниже).При установленном флаге "Просмотр" в окне присутствует изображение просмотра содержимого документа фрагмента.

Для 3D фрагмента при нажатии правой кнопки мыши в области просмотра появляется контекстное меню, содержащее пункты:

- Масштаб(группа команд масштабирования 3D сцены).

- Изображение (группа команд визуализации 3D модели).

- Проекция (группа команд, управляющая видом 3D модели).

- Обновить.

Графическая кнопка "Обновить" или аналогичная команда контекстного меню вызывает пересчет 3D фрагмента при изменении значений внешних переменных. При этом обновляется изображение просмотра 3D фрагмента.

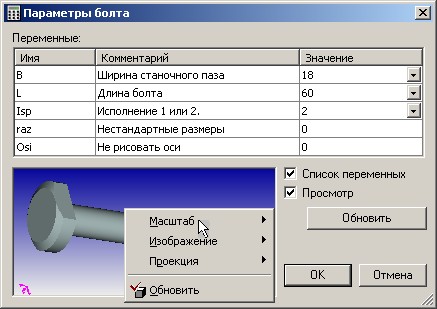

ex_var_ed_1

При нанесении 2D фрагмента в окно редактора внешних переменных добавляются поля "Страница" (выбор страницы чертежа, содержимое которой будет наносится в сборочный чертёж в качестве фрагмента), "Вектор привязки" (выбор вектора привязки, используемого при вставке фрагмента). При изменении значений переменных фрагмента обновление окна просмотра производится автоматически.

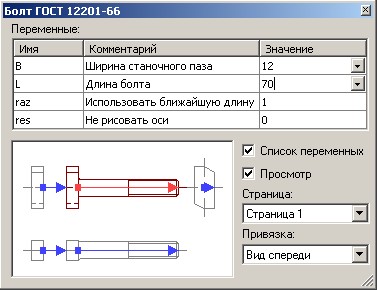

ex_var_ed_2



Диалог пользователя должен быть создан в документе фрагмента с использованием элементов управления (команда "TR  -Элемент управления"). Этот диалог появляется вместо списка переменных и может состоять из нескольких закладок или содержать вложенные диалоги.

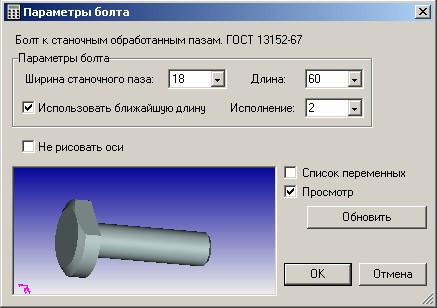

ex_var_ed_3
