Команда "3AN" - Создать массив по точкам

В начало

Вызов команды:

Пиктограмма

Лента

3D Модель → Операции → Массив → Массив по точкам

Сборка → Сборка → Массив → Массив по точкам

Клавиатура

Текстовое меню

<3AN>

Операции > Массив > Массив по точкам



Команда предназначена для создания массивов, положение элементов которых определяется набором указанных 3D точек. . Общие правила создания операции описаны в разделах: типы массивов, виды массивов, ограничения и исключения, привязка к элементам массива.



Для создания любого массива после вызова соответствующей команды необходимо выполнить следующие действия:

1. Выбрать тип создаваемого массива (массив элементов построения, массив операций, массив Тел, массив граней);

2. Выбрать исходные объекты массива;

3. Выбрать направляющие элементы и задать основные параметры массива (действия, выполняемые на данном шаге, зависят от типа создаваемого массива);

4. Задать дополнительные параметры массива. Набор доступных режимов, устанавливаемых с помощью данных параметров, зависит от типа массива – см. раздел "Типы массивов";

5. Задать ограничения и исключения (если это необходимо и возможно);

6. Подтвердить создание массива ( в автоменю или окне свойств).



Базовая точка на исходном объекте массива указывается с помощью опции автоменю:

       <S>        Выбрать точку исходного положения

Данная опция активизируется автоматически после выбора исходного объекта массива.

После выбора базовой точки становится активной опция для задания целевых точек:

       <T>        Выбрать точку целевого положения

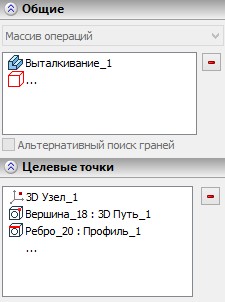

Опция позволяет последовательно указать любое количество целевых точек. Выбранные точки заносятся в список "Целевые точки" в окне свойств операции.

Выбрать массив 3D узлов можно с помощью опции:

  <A>    Выбрать массив узлов – точек целевого положения

Отменить выбор точек можно двумя способами.

От всех выбранных точек можно отказаться, воспользовавшись опцией автоменю команды:

  <K>    Отменить выбор точек

Произвольную точку можно удалить, выбрав её в списке целевых точек в окне свойств и нажав кнопку .

В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования массива используется команда 3EAN.
