Команда "3AP" - Массив по пути

Вызов команды:



Команда предназначена для создания массивов, положение элементов которых определяется 3D путём. Общие правила создания операции описаны в разделах: типы массивов, виды массивов, ограничения и исключения, привязка к элементам массива.



Для создания любого массива после вызова соответствующей команды необходимо выполнить следующие действия:

1. Выбрать тип создаваемого массива (массив элементов построения, массив операций, массив Тел, массив граней);

2. Выбрать исходные объекты массива;

3. Выбрать направляющие элементы и задать основные параметры массива (действия, выполняемые на данном шаге, зависят от типа создаваемого массива);

4. Задать дополнительные параметры массива. Набор доступных режимов, устанавливаемых с помощью данных параметров, зависит от типа массива – см. раздел "Типы массивов";

5. Задать ограничения и исключения (если это необходимо и возможно);

6. Подтвердить создание массива ( в автоменю или окне свойств).



Первая направляющая кривая массива по пути выбирается с помощью опции:

       <T>        Выбрать первую направляющую кривую

Начальная точка замкнутой кривой указывается с помощью следующей опции автоменю:

       <S>        Выбрать стартовую точку на замкнутом пути

Отказаться от выбранной точки можно, просто указав другую точку или воспользовавшись опцией:

       <K>        Отменить выбор стартовой точки на замкнутом пути

Аналогичный набор опций используется для задания второй направляющей кривой:

       <O>        Выбрать вторую направляющую кривую

       <F>        Отменить выбор второй направляющей кривой

       <B>        Выбрать стартовую точку на замкнутом пути

       <R>        Отменить выбор стартовой точки на замкнутом пути

Размер массива задаётся в окне свойств операции. Параметры массива в первом направлении (вдоль первой направляющей кривой) устанавливаются в разделе "Первое направление (строки)", во втором направлении – в разделе "Второе направление (столбцы)".

Параметры массива по пути в обоих направлениях задаются аналогично заданию параметров линейного массива.

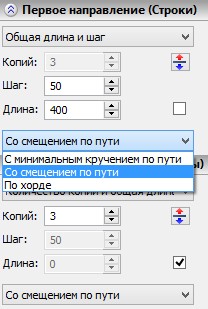

Способ позиционирования для каждого направления задаётся в конце каждого раздела – выбором необходимого варианта из выпадающего списка.

При использовании способа позиционирования "По хорде" размер массива в данном направлении можно задавать, только используя вариант "Количество копий и шаг".



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования массива используется команда 3EAN.
