Команда "3SD" - Разделение



Вызов команды:



Команда предназначена для разделения на отдельные компоненты объектов, объединяющих несколько тел. Например, тело, полученное в результате создания линейного или кругового массива (команды "3AL" и "3AR"), булевой операции (команда "3B"), после выполнения данной команды будет разделено на физические компоненты. Также команда может быть использована при работе с импортированной из другой системы моделью, которая состоит из нескольких тел. Полученные в результате выполнения команды тела могут быть использованы для создания других операций.

Доступные опции:

       <Y>        Закончить ввод.

       <I>        Выбрать другой ближайший элемент.

       <X>        Выйти из команды.

       <F>        Выбрать тело.



Вызов команды также возможен из контекстного меню, появляющегося при нажатии правой кнопки мыши при выбранной операции, в пункте "Создать|Разделение", при этом операция может выбраться в 3D окне или в дереве модели ( "3D модель").

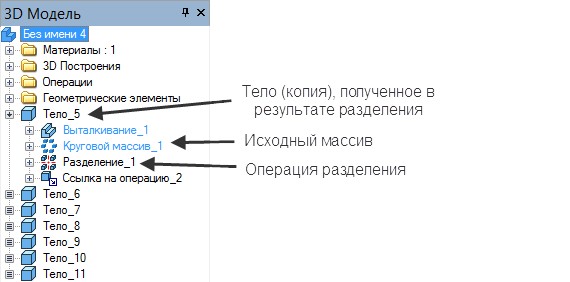

Разделение производится путём создания копий всех компонентов, составляющих исходную операцию. Именно эти копии и отображаются в 3D окне. В дереве 3D модели запись разделения выглядит следующим образом:

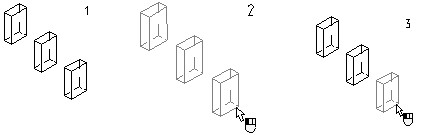

На рисунке 1, приведенном ниже, представлена модель, созданная с помощью линейного массива. Известно, что все тела (компоненты) массива изначально являются единым объектом модели. При подводе курсора к одному из элементов массива, подсвечивается весь массив целиком, что наглядно видно из рисунка 2. На рисунке 3 показана ситуация после выполнения разделения. В этом случае система позволят выбрать каждое тело по отдельности.





После выполнения данной команды в дереве модели появляются соответствующее количество тел, полученных из исходной операции.

Параметры разделения

Непосредственно для операции разделения параметры не задаются. А вот для тел-копий, полученных в результате этой операции, можно задать отдельно общие параметры, вызвав соответствующее окно диалога. В этом случае окно диалога можно вызвать после завершения операции разделения из контекстного меню, вызванного при выборе тела-копии в 3D окне или из дерева 3D модели.

Появившееся в результате окно диалога является типовым для многих операций системы. В нем можно задать общесистемные и специальные параметры, а также параметры преобразования.

Имя операции. Для тел полученных в результате операции “Разделить на тела”, генерируются следующие имена: Ссылка на операцию_1, Ссылка на операцию_2 и т.д.
