Команда "3ZT" - Перемещение граней

Предыдущая страницаВ началоСледующая страница

Вызов команды:

Пиктограмма

Лента

3D Модель → Специальные → Грани → Перемещение граней

Грани → Операции → Перемещение граней

Клавиатура

Текстовое меню

<3ZT>

Операции > Грани > Перемещение граней

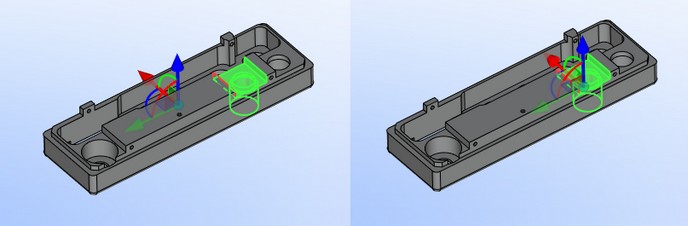

Данная команда позволяет применить преобразование к одной или нескольким выбранным граням. Чаще всего команда оказывается необходима при работе с импортированными моделями, но может быть полезна и в других случаях.

clip0088               clip0089

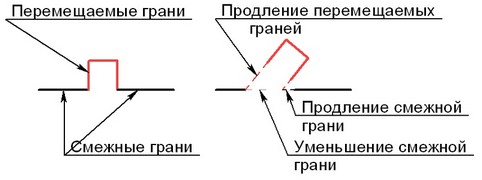

В процессе работы команды, выбранные грани перемещаются на новое место и, если необходимо, продлеваются (или укорачиваются), до пересечения с поверхностями смежных граней. Смежные грани, в свою очередь, продлеваются (или укорачиваются) до пересечения с перемещаемыми гранями.

clip0090

Правильность выполнения команды гарантирована только в том случае, когда топология результирующей модели не меняется. Если топология модели изменится, результат выполнения операции может оказаться некорректным.

При выборе перемещаемых граней используется тот же механизм, что и в команде «3ZD  - Удаление граней»: перемещаемые грани можно задать напрямую или косвенно. Задание параметров перемещения выбранных элементов производится аналогично команде «3EG - Преобразование».



При работе с командой необходимо выполнить следующую последовательность действий:

1. Задать перемещаемые грани.

2. Задать параметры перемещения.

3. Подтвердить создание операции.



Задание перемещаемых граней

Для задания перемещаемых граней используется опция:

       <F>        Выбрать объекты

При использовании этой опции есть возможность выбирать не только грани, но и рёбра с циклами. Выбранные элементы попадают в список «Перемещаемые грани».

Для отмены выбора всех элементов используется опция:

       <X>        Отменить выбор всех граней

Если выбраны рёбра или циклы, становится активным параметр «Шаблон для выбора граней». Работа этой опции рассмотрена в команде «Удаление граней».

При выборе набора ребер по умолчанию включена опция:

       <G>        Режим выбора последовательности гладко сопряженных рёбер

Если нужно выбирать рёбра по отдельности, данную опцию следует отключить.



Задание преобразования

После выбора первого элемента в сцене появляется манипулятор, при помощи которого можно изменять положение выбранных граней. Задание преобразований подробно описано в команде «3EG - Преобразование». Точные значения перемещений и поворотов можно задавать в окне свойств.

Для выбора системы координат, относительно которой будут выполняться преобразования предназначены опции:

       <1>        Исходная СК на основе исходной операции

       <2>        Выбрать систему координат для текущего преобразования

По умолчанию активна опция  и манипулятор находится в центре охватывающего исходную операцию параллелепипеда. В выпадающем списке данной опции есть второй вариант позиционирования системы координат – опция . При выборе этой опции манипулятор будет находиться в центре охватывающего все перемещаемые грани параллелепипеда.

Опция  позволяет выбрать для задания преобразований любую существующую в модели ЛСК.



В диалоге параметров операции, вызываемом опцией , можно задать общие параметры операции.

Для редактирования созданной операции используется команда 3EZT.
