Простановка позиции



Вызов команды:



Команда предназначена для нанесения позиций сборочного чертежа.

После вызова команды в автоменю находятся три опции:

       <W>        Показать окно выбора элемента структуры изделия

       <A>        Обозначить все позиции

       <Esc>        Выйти из команды.

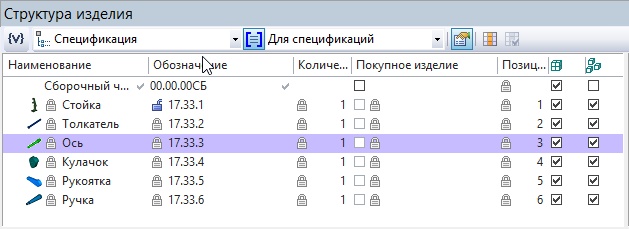

Если пиктограмма находится в нажатом состоянии, то на экране появляется окно "Структура изделия".



Существует два способа простановки позиций после вызова команды:

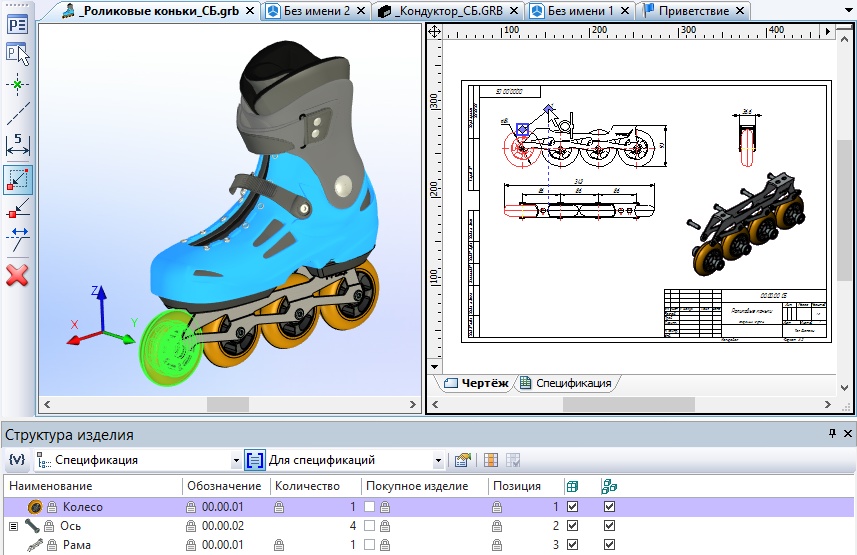

1)Нужно выбрать запись в окне Структура изделия. Появится полка надписи, относящаяся к этой записи. Соответствующий ей фрагмент подсвечивается в 2D и в 3D окне. Затем нужно выбрать точки привязки полки надписи в одном из окон.

Номер позиции выбранной записи заносится в поле Текст в окне Свойства автоматически.

Подробное описание создания надписи можно найти в разделе "Надписи".

Параметры «По умолчанию» для обычных надписей, позиций структуры изделия и обозначения линий сгиба хранятся в системе раздельно.

2) Во втором случае необходимо выбрать объект на чертеже. Появится полка надписи, которая соответствует записи об этом объекте, для неё нужно указать расположение. В данном случае отображение окна структуры изделия не является обязательным.

Команда Проставить позиции обеспечивает связь между записью структуры изделия и проставленной на чертёж надписью позиции (полкой надписи).

Это значит, что при любых изменениях сборочного чертежа или состава структуры изделия, которые приводят к изменению номеров позиций, позиции, проставленные на сборочном чертеже, будут изменяться автоматически, при обновлении. Обновить позиции можно с помощью следующих команд:

<B><R><P>   Обновить позиции. Данную команду удобно применять при изменениях условий сортировки или других действий, которые приводят к изменению номеров позиций в спецификации. В этом случае достаточно воспользоваться данной командой, в результате позиции на сборочном чертеже обновятся и отрисуются с соответствующими номерами.

<B><R><A>   Обновить всё. Эту команду удобно применять при изменении сборочного чертежа, если вставляются или удаляются фрагменты. В этом случае, при вызове данной команды происходит обновление, как структуры изделия, так и проставленных на сборочном чертеже позиций.



Автоматическая расстановка позиций

Опция "Обозначить все позиции" предназначена для множественной простановки позиций на чертеже.

В автоменю команды доступны следующие опции:

Опция Групповое выравнивание полок позволяет выровнять выноски после их создания.

Если включена опция Выноска нулевой длины , то будут созданы выноски без стрелок. Номера позиций будут привязаны к центру связанного с записью в структуре изделия объекта.

Опция Выбрать все элементы позволяет выбрать все сразу все записи структуры изделия и создать для них полки надписей.

Если для объекта создано несколько проекций, то полки надписей создаются для каждой из них.

Для отмены выбора всех записей используется опция Отменить выбор всех элементов .

После выбора всех опций нажмите .

Выноски нулевой длины будут созданы сразу.

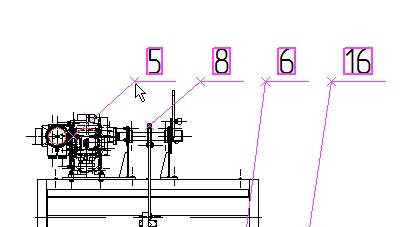

Если включена опция Групповое выравнивание полок , то выбранные позиции начнут динамически перемещаться за курсором, а в автоменю появятся дополнительные опции.

       <Tab>        По горизонтали

       <Tab>        По вертикали

       <Z>        Изменить направление полки

       <D>        Сменить положение дополнительных полок

Опции позволяют изменить направление создаваемого ряда надписей – горизонтальное или вертикальное.

Опция изменяет направление полок всех создаваемых надписей.

При автоматической простановке позиций положения стрелок надписей выбираются в середине охватывающего прямоугольника для каждого 2D фрагмента или по серединам выбранных линий проекций 3D фрагментов.

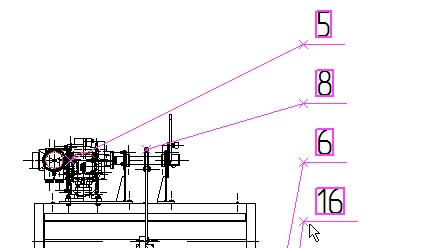

Все создаваемые надписи перемещаются за курсором мыши. Зафиксировать их положение можно нажатием .

По умолчанию полки надписей используют параметры обычных надписей кроме типа окончания стрелки (используется точка) и приоритета (используется 127). В случае, если выбранному фрагменту соответствуют несколько позиций спецификации, формируется надпись с несколькими полками. Положение дополнительных полок можно изменить с помощью опции <D>  "Сменить положение дополнительных полок". Созданные надписи-позиции могут быть отредактированы.



Выбор произвольной ячейки структуры изделия

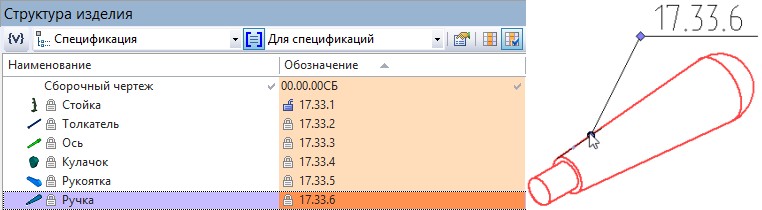

Существует возможность вывести на полку надписи содержимое произвольной ячейки структуры изделия. Для этого используется опция "Выбрать колонку для связи с надписью".

После вызова опции система ожидает выбора колонки структуры изделия. После нажатия выбранная колонка подсветится и включится режим "Использовать выбранную колонку для связи с надписью". Следующим шагом надо выбрать строку структуры изделия и содержимое соответствующей ячейки будет выведено на полку надписи.



Выбранная колонка запоминается. Вы можете отключить опцию (подсветка столбца пропадет) и продолжить простановку позиций обычным способом, а при необходимости снова включить связь с выбранным столбцом. Тогда следующая надпись будет связана с выбранной ячейкой этого столбца.



Дополнительные полки

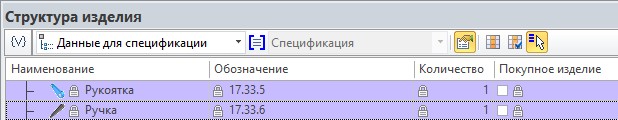

Для того чтобы создать сразу несколько полок надписей нужно выбрать опцию . После этого нужно выбрать те записи структуры изделия, позиции которых будут добавлены в надпись.

Вы можете добавить полки для уже существующей надписи чертежа для простановки дополнительных позиций. Для этого укажите курсором мыши на полку надписи, нажмите и выберите пункт Изменить в появившемся автоменю.

После этого выберите запись в окне структуры изделия, в окне свойств перейдите на закладку "Дополнительные полки" и с помощью кнопки добавьте новую полку.

Изменить порядок следования полок надписи можно с помощью кнопок и . Удалить полку позволяет кнопка .

Для изменения позиции на уже существующей полке выберите её и укажите другую запись в окне структуры изделия.

Список дополнительных полок включает и основную полку надписи. Её удалять нельзя.

Символы “{{ }}” означают, что надпись связана со структурой изделия и обновляется в соответствии с ней. Если удалить эти символы, то связь разорвётся.



Прозрачный вызов команды простановки позиции

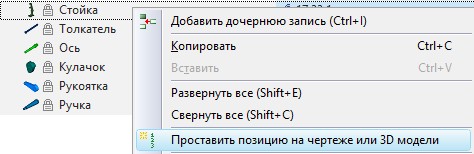

Команда Проставить позицию на чертеже или 3D модели доступна для вызова в контекстном меню для выбранной в структуре изделия записи.

Кроме того, команда автоматически запускается при перетаскивании записи из окна Структура изделия в рабочее окно документа (использование механизма Drag’n’Drop). Выберите запись в структуре изделия и переместите курсор мыши с нажатой в 2D или в 3D окно - запустится команда создания надписи с номером позиции выбранной записи.
