Команда "BRI" - Мостик

Вызов команды создания операции.





Мостик – операция, предназначенная для соединения двух поверхностей переходной с возможностью управления параметрами сопряжения и границами крайних точек. В качестве исходных могут служить поверхности листовых или грани твёрдых тел. При этом, независимо от топологии базовых элементов, результат будет получен в виде поверхности листового тела.

Основные сведения и возможности

Цепочки мостика

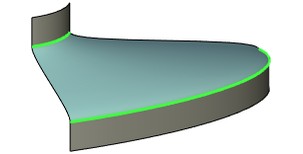

Переходная поверхность, образующаяся в результате операции, определяется геометрией исходных цепочек. Цепочка представляет собой поверхность либо грань твёрдого тела с выбранным ребром, которое будет являться границей с переходной поверхностью. Одна цепочка может быть составлена из нескольких последовательно соединённых поверхностей, которые можно свободно добавлять и удалять в процессе задания операции. Набор поверхностей, составляющих одну цепочку, должен принадлежать одному объекту либо телу.

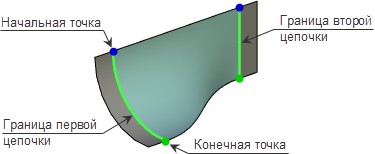

Каждая цепочка имеет крайние точки: начальную и конечную. Ориентация переходной поверхности определяется соответствием крайних точек между цепочками. В случае необходимости можно изменить последовательность соответствия точек, тем самым изменив ориентацию переходной поверхности.

Система обеспечивает возможность управления границами переходной поверхности, сдвигая крайние точки вдоль рёбер исходных цепочек. Значения сдвига можно задать в процентном отношении от длины граничного ребра, в единицах измерения либо определять по геометрической точке, лежащей на границе. При необходимости допускается синхронизировать значения сдвига крайних точек.

Значение сдвига не может превышать длину ребра цепочки.

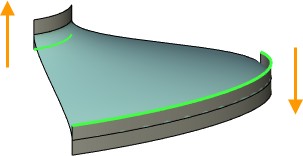

Помимо сдвига допускается смещение переходной поверхности по нормали к граничным рёбрам вглубь исходных цепочек.

Исходные поверхности могут быть замкнутыми. При работе с замкнутыми цепочками допускается размыкать контур с последующим определением направления обхода.

Граничные условия

На границе перехода от наборов исходных поверхностей к переходной система позволяет управлять параметрами сопряжения, определяя условие непрерывности – G0, G1, G2. Это позволяет получить более точную поверхность, в том числе с формированием плавных переходов.

Непрерывность G0 означает, что границы исходного набора ограничивающих поверхностей и переходной поверхности совпадают в пространстве.

Непрерывность G1 означает, что не только границы исходного набора ограничивающих поверхностей и переходной поверхности совпадают в пространстве, но и совпадают их направления (касательные).

Непрерывность G2 означает, что помимо совпадения в пространстве и совпадения направления касательных, на границе поверхностей совпадают радиусы их кривизны.

Для условий непрерывности G1 и G2 допускается задавать значение модуля касательной – коэффициента, масштабирующего значение производной в заданном направлении.

Типы сопряжений поверхностей

Формирование переходной поверхности обусловливается образующими кривыми, соединяющими крайние точки обеих цепочек. Для получения более точной поверхности допускается определять направление этих кривых относительно ограничивающих поверхностей.

Доступно три варианта:

●Автоматически. В этом случае направление образующих определяется системой самостоятельно с целью получения оптимального результата.

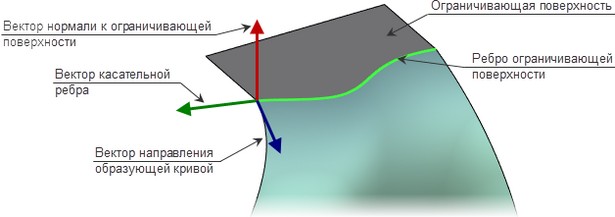

●Перпендикулярно. В этом случае вектор направления образующей кривой перпендикулярен вектору нормали к ограничивающей поверхности и вектору касательной её ребра.

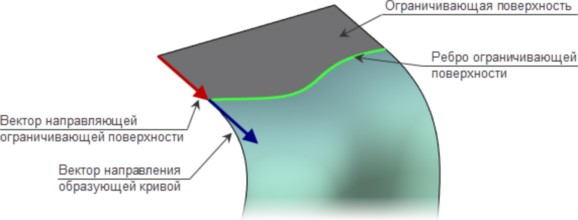

●Изопараметрически. В этом случае вектор направления образующей кривой является продолжением вектора направляющей ограничивающей поверхности.

Помимо направления для образующих кривых допускается уточнять значения модуля касательной в крайних точках.

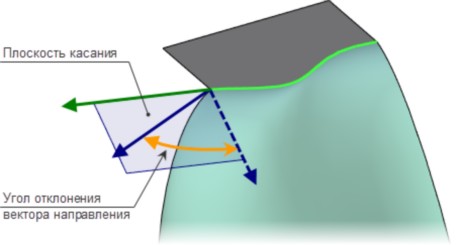

При перпендикулярном и изопараметрическом сопряжении поверхностей наряду с модулем касательной допускается задавать угол отклонения вектора направления образующей кривой в плоскости касания от исходного положения, определяемого способом сопряжения. Плоскость касания определяется вектором касания ребра ограничивающей поверхности и вектором направления.

По умолчанию переходная поверхность строится таким образом, что в результате она образовывает прямое касание с исходной цепочкой. Однако при необходимости допускается изменять направление касания на противоположное.



Дополнительные возможности

Результатом операции по умолчанию является отдельная поверхность, сопряжённая с исходными наборами поверхностей. При необходимости система позволяет сшивать исходные поверхности с переходной в одно листовое тело.

Правила задания операции

Для работы в команде и задания необходимых параметров совместно используется диалог свойств и автоменю. Удобство изменения параметров при работе в динамическом режиме обеспечивается использованием специальных графических объектов в 3D окне – манипуляторов и меток, которые появляются автоматически после выбора элементов. Эти объекты помогают быстро оценивать и изменять вид будущего результата операции.

Для создания операции нужно выполнить следующие действия:

●Выбрать рёбра первой цепочки

●Выбрать рёбра второй цепочки

●Выбрать ограничивающие грани для обеих цепочек

●Определить граничные условия переходной поверхности

●Определить способ сопряжения поверхностей

●Задать параметры сдвигов

●Задать параметры результата

●Подтвердить создание операции

Выбор рёбер цепочек

Задание операции начинается с выбора рёбер, между которыми будет строиться переходная поверхность. Набор рёбер первой или второй цепочки формируется, когда активна одна из следующих опций автоменю:

Переключение между опциями осуществляется нажатием на кнопку пиктограммы в автоменю.

По умолчанию включена опция:

В этом случае достаточно указать любое ребро необходимой цепочки для автоматического выбора всей последовательности. Если нужно выбирать рёбра по отдельности, данную опцию следует отключить.

Для каждого ребра автоматически назначается ограничивающая грань, к которой строится переходная поверхность. Выбор другой ограничивающей грани для данного ребра осуществляется в 3D окне при включенной опции:

Смена ориентации переходной поверхности в выбранной цепочке осуществляется параметром Обратное направление. В 3D окне имеется метка , дублирующая данный параметр.

Разрыв замкнутого контура цепочки и определение направления обхода осуществляется специальной меткой в 3D окне, которая имеет 3 состояния: замкнутый , разомкнутый – прямое направление , разомкнутый – обратное направление .

Определение граничных условий

Условия непрерывности G1 и G2 предполагают задание параметра Модуль касательной. Для этого в 3D окне используется манипулятор в виде стрелки красного цвета, значение которого дублируется в окне свойств. По умолчанию значение равно [1].

Смена направления касания переходной поверхности с исходной цепочкой осуществляется параметром Обратное касание. В 3D окне этот параметр дублируется меткой .

Определение способа сопряжения поверхностей

Для управления касательной в выбранной крайней точке цепочки используется опция:

После выбора необходимой точки в 3D окне появляется манипулятор, управляющий значением модуля касательной образующей кривой в этой точке. Для сопряжения поверхностей Перпендикулярно и Изопараметрически дополнительно появляется манипулятор угла отклонения касательной от начального положения.

Задание параметров сдвига

Задание параметров результата
