Создание размеров от одной базы (опция <B>).

Создание данного типа размеров совпадает с действиями при создании цепочки, за исключением ряда дополнительных особенностей.



После выбора линий или узлов, по которым будут созданы размеры, и подтверждения выбора с помощью опции , в автоменю появятся опции:

<P>

Установить параметры размера

<Alt+P>

Скопировать свойства с существующего элемента

<Z>

Скрывать начало отсчёта

<S>

Знак направления размеров

<Пробел>

Режим автокорекции расположения

<M>

Изменить тип размера

//

<L>

Номинал рядом с полкой/Номинал на полке/Номинал на полке внутри линий

<T>

Привязать размер к узлу

<K>

Разрушить привязку

(доступна, если размер привязан к узлу)

<Esc>

Отменить выбор всех элементов

Опция позволяет отобразить/скрыть нулевую отметку для данной цепочки размеров. Когда включена опция , размеры проставляются с отрицательными значениями номиналов Опция работает только для цепочек размеров, проставленных сверху вниз или справа налево.

Циклически переключающаяся опция // позволяет выбрать вариант расположения размерных чисел: номинал рядом с полкой, номинал на полке и номинал внутри линий.

Номинал рядом с полкой

Номинал на полке

Номинал на полке внутри линий

Размеры от одной базы бывают двух типов: обычные и ординатные. Изменение типа размера можно производить при создании размера, так и во время его редактирования. За это отвечает опция:



<M>

Изменить тип размера



У ординатного размера, в отличие  от обычного, рисуются только выносные линии, а размерные отсутствуют.

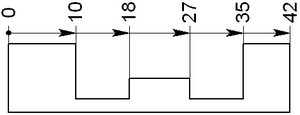

Обычный размер

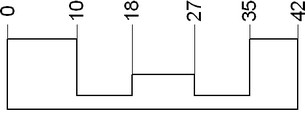

Ординатный размер



<Space>

Режим автокоррекции изображения



Данная опция позволяет избежать наложения значений размеров от одной базы друг на друга при очень близком их расположении. У размеров, которые “налезают” на предыдущие, делается выноска.

Автокоррекция выключена

Автокоррекция включена

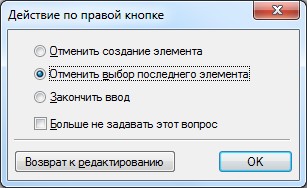

В процессе создания цепочки или размеров от одной базы нажатие на клавишу <Esc> или выводит на экран окно диалога для выбора одного из дальнейших действий.



Смотри: Размеры , Dimension , Типы размеров
