Размер-лидер

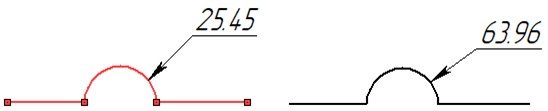

Для создания размеров, подобных показанному на рисунке справа, используется опция .

clip4404

После вызова опции необходимо указать точку, узел или линию для привязки размера. В автоменю появляется опция для выбора узла:

<N>

Выбрать узел

После задания точки привязки необходимо задать положение полки размера. Параметры размера задаются вручную в диалоге свойств команды или с помощью опции .

В автоменю доступны следующие опции:

	<P>	Установить параметры размера
	<Alt+P>	Скопировать свойства с существующего элемента
	<Shift+D>	Выбрать связанный размер
	<Z>	Изменить направление полки
	<J>	Включить режим центрирования размера
	<D>	Сменить знак
	<F>	Выбор набора объектов для измерения
	<T>	Привязать размер к узлу
	<Сtrl+T>	Привязка размерного числа к узлу
	<Esc>	Отменить выбор всех элементов

Размер-лидер может показывать длину выбранного элемента или нескольких элементов. Для этого, находясь в команде размера-лидера нужно выбрать линию эскиза или линию изображения. Для добавления измеряемых линий нужно воспользоваться опцией Выбор набора объектов для измерения , после чего выделить нужные линии.

Смотри: Размеры, Dimension , Типы размеров
