Параметры размеров. Закладка "Стиль"

В начало



В данном разделе задаются тип и размер стрелок на обоих концах размерной линии. Если параметр отображается в квадратных скобках, то величина стрелок будет соответствовать значению, заданному на закладке "Линии" диалога команды "Параметры документа".

Кнопка позволяет быстро поменять местами параметры начала и конца размерной линии.

Флажки “Очистка” позволяют задать очистку фона под каждой стрелкой отдельно.





Знак. Для линейного размера данный параметр задаёт специальный символ, который должен отображаться перед значением размера. Это необходимо, если нужно проставить, например, радиальный, диаметральный или резьбовой размер.

Для размера дуги окружности этот параметр недоступен.



Тип. Параметр необходимо использовать в том случае, если нужно получить линейный размер без выносных линий (часто используется при задании размеров от осевой линии). Также данный параметр можно использовать для простановки односторонних размеров (используются для размеров на разрезах или для размеров на крупногабаритных деталях).



Смещение строк. Параметр задаёт расстояние, на которое размерное число и строка под размером будут отстоять от размерной линии или от полки (по умолчанию = 0).

Смещение линий. Параметр задаёт смещение выносных линий размера от объекта, при простановке размера по стандартам ANSI и AR_ANSI. Когда данный параметр не задан, величина смещения будет соответствовать величине стрелок размерной линии.

Рисунки справа соответствуют значениям данного параметра, равным "0" и "5".

clip3784   clip3785

Рамка. В выпадающем списке можно выбрать один из вариантов:

Нет. Размерное число будет отображаться без рамки.

Прямоугольная. Размерное число будет отображаться в прямоугольной рамке.

Овальная. Размерное число будет отображаться в овальной рамке.

Кроме того, можно взять в рамку только нужную часть размерного числа с помощью опции %%R.

clip3786

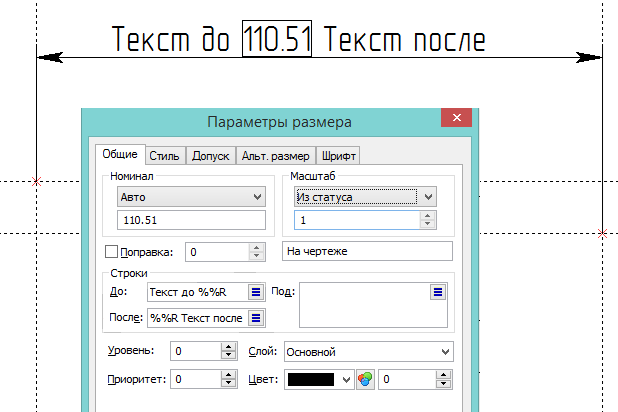

Если есть необходимость выделить рамкой только значение номинала, то в полях "Строки до" и "Строки после" надо ввести специальный символ %%r или %%R. Это символ ограничит рамку - в рамку будет взят текст между специальными символами.

s2

Для размеров на окружности вводится параметр "Крестик в центре". При установленном флаге этот значок будет отображаться в центре окружности.

Выносная линия (для строительных размеров). Флаг управляет наличием выносной линии от размера к узлу привязки.

Показывать "Плюс" (для строительных размеров). Флаг управляет наличием знака "+" для положительных отметок уровня.



Стрелки снаружи. При установке данного флажка стрелки размера всегда рисуются снаружи относительно выносных линий. При отключённом флажке (по умолчанию) расположение стрелок определяется автоматически в зависимости от расстояния между линиями, между которыми расположен размер. В случае, если стрелки не умещаются внутри, они автоматически выносятся наружу.

Показывать при 0-м номинале. При включении данного параметра размер будет отображаться на чертеже даже при нулевом значении его номинала.

При создании угловых размеров добавляется опция Текст вдоль линии. Если она включена, текст углового размера будет выводиться не вдоль дуги, а вдоль касательной к ней.



Группа "Очистка фона" позволяет включить режим удаления изображения под элементами размера:

Под размерными линиями. Удаление изображения под размерными линиями и стрелками размеров (на расстоянии, равном толщине основной линии).

Под выносными линиями. Удаление изображения под выносными линиями (на расстоянии, равном толщине основной линии). Для радиальных размеров данный параметр управляет также очисткой фона за крестиком (обозначающим центр окружности).

d_par_1

При создании размера на окружности добавляется флаг Дуга над текстом.



Раздел «Единицы»

Стандарт. Данный параметр позволяет выбрать стандарт прорисовки размера: "ANSI", "AR_ANSI", "ЕСКД" или "Из документа". При значении "Из документа" стандарт размера берётся из значения параметра "Размеры|Стандарт" в команде "Параметры документа".

clip3788 clip3789 clip3790

Минимум цифр. Параметр определяет минимальное количество цифр после запятой, отображаемое у размерного числа. Например, если задано значение "3", то размер 28.5 будет выводиться как 28.500. Если этот параметр отображается в квадратных скобках, то значение берётся с закладки "Размеры" команды "Параметры документа".

Единицы. Определяет единицы, в которых отображается размерное число. В основном этот пункт важен для дюймовых размеров. Если этот параметр отображается в квадратных скобках, то размер будет изображен в тех единицах, которые выставлены в команде "Параметры документа".

Точность. Задаёт точность округления размерных чисел. Точность "0.01" означает, что размерные числа будут округляться до второго знака после запятой. Например, если имеется размер 28.4482 и точность 0.01, то на чертеж выведется значение 28.45. Если этот параметр отображается в квадратных скобках, то его значение берется с закладки «Размеры» диалога команды "Параметры документа".





Смотри: Параметры размера, Dimension
