Эллипс, построенный на основе 2D проекции, 2D фрагмента или копии



Последовательность опций после вызова команды ELlipse:



       <W>

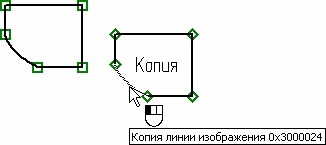

Такие эллипсы можно создать тогда, когда система работает в режиме объектной привязки, а также установлен соответствующий параметр в команде “SO: Задать установки системы” на закладке “Привязки”. Подведите курсор к линии изображения, являющейся эллипсом или дугой эллипса и принадлежащей 2D проекции, 2D фрагменту или копии. Линия подсветится. Нажмите . На основе выбранной линии будет построен эллипс.





Если режим объектной привязки отключен, эллипс можно создать только на основе линий 2D проекции. Для этого с помощью опции надо указать на чертеже нужную проекцию. Выбранная проекция подсветится, а курсор примет вид . Для создания линии построения достаточно указать курсором на линию проекции, являющуюся эллипсом или дугой эллипса, и нажать .
