Команда "ESO" - Погасить/показать элементы



Вызов команды:



Данная команда позволяет управлять видимостью отдельных элементов чертежа. В состав автоменю этой команды входят следующие пиктограммы:

       <S>        Список элементов, доступных для выбора.

       <L>        Показать список погашенных элементов.

       <*>        Показать все погашенные элементы.

       <Esc>        Выйти из команды.



Опция вызывает окно селектора ,определяющего список элементов, выбор которых разрешён в процессе работы данной команды. Установки селектора, сделанные внутри команды, не влияют на установки, заданные в команде FT  - "Селектор". После вызова команды по умолчанию в селекторе разрешён выбор всех элементов.

Для того чтобы сделать элемент невидимым достаточно указать на него курсором мыши и нажать левую кнопку мыши. При этом изображение элемента исчезает с экрана, т.е. он становится скрытым элементом чертежа. Скрытым элементам система присваивает атрибуты:

- имя "Hidden",

- тип "Целый",

- значение "1".

Скрытые элементы не отображаются на экране, но могут быть выбраны в командах создания и/или редактирования 2D элементов.

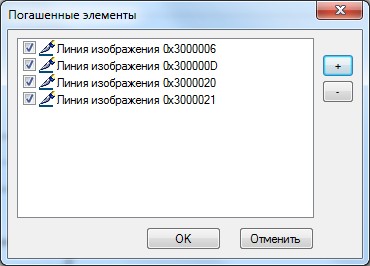

Опция выводит окно со списком всех погашенных элементов.

Для восстановления видимости какого-то элемента необходимо снять отметку в квадрате, расположенном слева от его имени.  Графические кнопки "+", "-" позволяют снять/установить отметку для всех элементов списка.

При вызове опции все погашенные элементы чертежа станут видимыми.



Следует отметить, что скрытые элементы чертежа могут образоваться в результате выполнения команды "FR  - Фрагмент", опция "Выделить фрагмент".
