Заполнение трассы по стилю
Заполнение трассы по стилю |
|
Для применения стилей используется команда Заполнить трассу по стилю, доступная для всех типов коммуникаций.
Пиктограмма |
Лента |
|---|---|
|
Коммуникации → Построения → Заполнить трассу по стилю |
Клавиатура |
Текстовое меню |
|
Сервис > Коммуникации > Трубопровод > Заполнить трассу по стилю |
После активации в автоменю доступны следующие команды:
|
<P> |
Выбрать трассу |
|
<B> |
Выбрать начальную точку на трассе |
|
<E> |
Выбрать конечную точку на трассе |
|
<D> |
Сбросить начальную и конечную точки |
|
<A> |
Выбрать альтернативные трассы |
|
<L> |
Сбросить альтернативные трассы |
|
<C> |
Очистить трассу |
|
<N> |
Продолжить |
|
<M> |
Вернуться |
|
<R> |
Продолжить работу команды после применения текущих изменений |
После активации необходимо выбрать основную трассу для создания коммуникации.
и
позволяют ограничить коммуникацию. Элемент будет сгенерирован или удалён на указанном участке трассы.
Отменяет выбор начальной и конечной точек.
Позволяет выбрать альтернативные трассы. Эти трассы должны быть соединены с основной трассой.
Отменяет выбор всех альтернативных трасс.
Удаляет все компоненты трассы - узлы, ЛСК, фрагменты.
Позволяет создать новую коммуникацию сразу после создания текущей.
Осуществляет предпросмотр результата операции. После первого нажатия осуществляется предпросмотр на основной трассе
, после следующего нажатия – на альтернативных
.
Осуществляет возврат к предыдущему шагу предпросмотра.

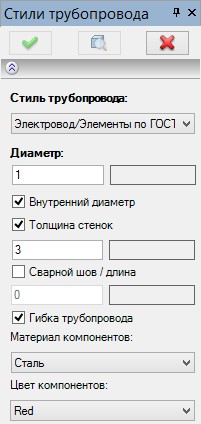

В окне Свойства можно задать параметры создаваемого элемента. Стиль трубопровода – в выпадающем списке можно выбрать один из созданных стилей заполнения трассы. В списке сохраняется до десяти ранее использованных стилей. Диаметр – в поле задаётся диаметр трубопровода. Диаметр должен находиться в интервале, заданном в параметрах выбранного стиля. Внутренний диаметр – когда флаг установлен, заданный диаметр учитывается как внутренний. Толщина стенок – позволяет задать диаметр стенок. Сварной шов/длина – в поле задаётся зазор между компонентами. Гибка трубопровода. Если в библиотеке отсутствует подходящий фитинг для места скругления, то при активной опции в этом месте будет произведена гибка. При гибке трубопровода сварной шов не учитывается. Материал компонентов. Список содержит материалы, использованные в текущей модели. Цвет компонентов. Цвет тоновой окраски элементов трубопровода. C помощью зелёного и красного цветов отображается возможность применения введённого в поле значения. |
|

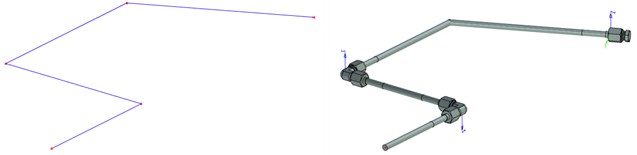

Исходная трасса |
Трасса, заполненная по стилю |
